Evolutif. Robuste et solide. Prêt pour l'avenir.
Solutions sophistiquées pour les réseaux FTTx

Distributeur de réseau

Répartiteurs de réseau (NVT) : des solutions efficaces pour votre structure de réseau

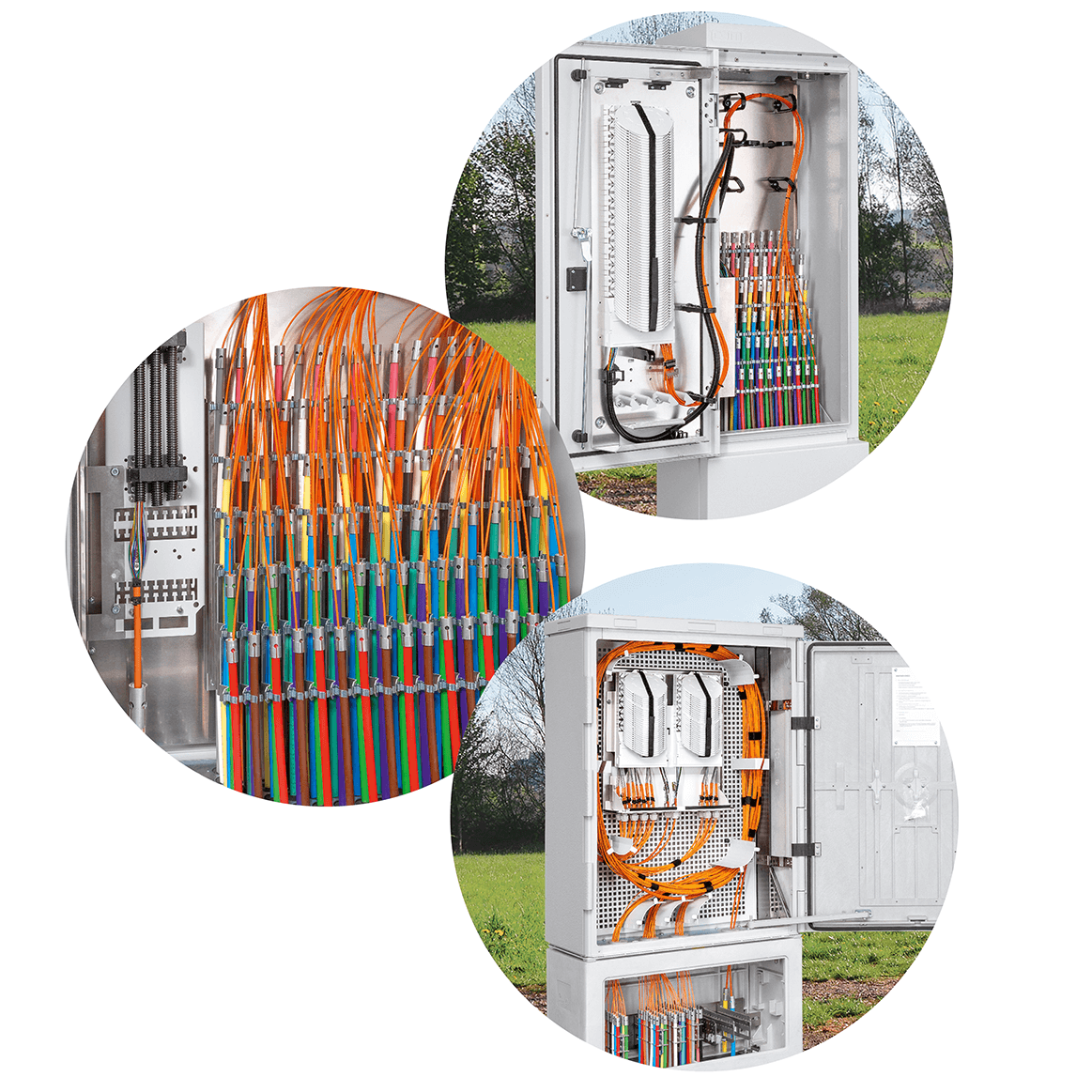

Les répartiteurs de réseau sont des boîtiers de distribution passifs pour le déploiement de réseaux de fibres optiques et sont utilisés pour la dérivation de câbles à fibres optiques vers des raccordements d'abonnés finaux. Ils sont utilisés aussi bien dans les architectures P2P que PON et permettent de répartir les câbles à fibres optiques en différents nombres vers les utilisateurs finaux dans les zones résidentielles et industrielles. Les répartiteurs de réseau CCM NVt se distinguent par des raffinements techniques et architecturaux qui permettent aux communes et aux exploitants de réseaux de réagir de manière flexible aux exigences des réseaux de fibres optiques en pleine croissance.

Boîtiers de distribution de réseau NVt pour fibre optique

Avantages et caractéristiques

  • Système global évolutif
    Le site web de l'entreprise
    • Différentes versions de boîtier qui peuvent être mises à l'échelle en fonction des besoins
    • Options de mise à l'échelle : Nombre d'épissures, nombre de microconduites, nombre de patches, nombre et taille des manchons d'épissures
  • Densité maximale de l'emballage
    • Une conception intelligente permet une densité extrêmement élevée
    • Possibilité de réaliser jusqu'à 5’760 connexions de fibres optiques
  • Un montage qui fait gagner du temps
    • Réception séparée des microconduites et des fibres optiques
    • Câbles, microconduites et cassettes d'épissure facilement accessibles
    • Possibilité de remplacement du boîtier en cours de fonctionnement
  • Système de panneaux de sol flexible
    Le site web de l'entreprise
    • Plaque de fond facile à monter avec un grand nombre de passages de câbles
    • La taille et le nombre de passages de câbles peuvent être adaptés individuellement, même en cas de changements de planification à court terme
    • Plus de flexibilité, car les boîtiers peuvent être stockés en grande quantité (les logements de tubes sont utilisables de manière universelle de 7 à 12 mm)
  • Construction robuste
    • Les boîtiers en aluminium ou en polycarbonate empêchent de manière fiable la pénétration de l'eau, de la saleté et de la poussière
    • Les structures rigides en tôle protègent les liaisons sensibles en fibre de verre
    • Le revêtement en poudre de haute qualité des versions NVt en aluminium offre une protection efficace contre les intempéries
Les boîtiers extérieurs de distribution de réseau CCM répondent aux exigences les plus élevées :



Caractéristiques techniques du boîtier NVt

  • Données techniques NVt

    Gehäuse

    NVt
    AL 40

    NVt
    AL 60

    NVt
    AL 80

    NVt
    AL 110

    NVt
    PC 40

    NVt
    PC 60

    NVt
    PC 80

    NVt
    PC 110

    Matériel
    Le design de l'appareil

    Aluminium/
    Acier inoxydable
    Le design de l'appareil

    Aluminium/
    Acier inoxydable
    Le design de l'appareil

    Aluminium/
    Acier inoxydable
    Le design de l'appareil

    Aluminium/
    Acier inoxydable

    Polycar-
    bonat

    Polycar-
    bonat

    Polycar-
    bonat

    Polycar-
    bonat
    Couleur

    RAL
    7035

    RAL
    7035

    RAL
    7035

    RAL
    7035

    RAL
    7038

    RAL
    7038

    RAL
    7038

    RAL
    7038

    Dimensions
    HxLxP
    [mm]

    1455 x
    400 x
    310

    1455 x
    600 x
    310

    1455 x
    750 x
    310

    1455 x
    1150 x
    400

    998 x
    442 x
    310

    998 x
    594 x
    310

    998 x
    754 x
    310

    998 x
    1131 x
    400
    Classe de protection IP
    IP 55
    IP 55
    IP 55
    IP 55

    IP 54

    IP 54

    IP 54

    IP 54
    IK degré de choc

    de résistance
    IK 10
    IK 10
    IK 10
    IK 10
    IK 10
    IK 10
    IK 10
    IK 10

    Plage de température
    [°C]

    -40 à
    +90

    -40 à
    +90

    -40 à
    +90

    -40 à
    +90

    -55 à
    +70

    -55 à
    +70

    -55 à
    +70

    -55 à
    +70

    Tére/toit
    double paroi

    oui

    oui

    oui

    oui

    non

    non

    non

    non

    Forçage
    Ventilation



    oui

    oui

    oui

    oui

    non

    non

    non

    non

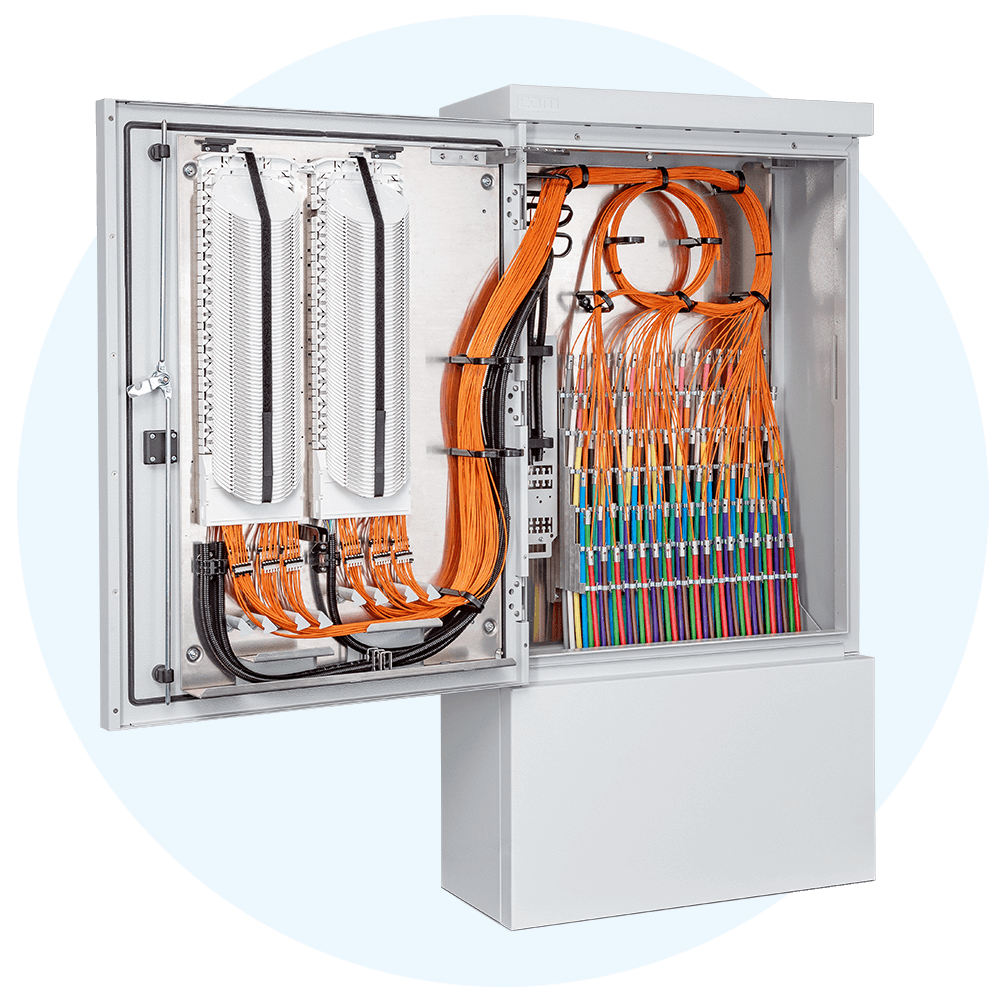

Plus de liberté grâce à des fonctionnalités intelligentes



Tous les répartiteurs de réseau CCM NVt sont pré-assemblés selon les spécifications du client et disposent d'un support de câbles intégré et d'une zone d'épissure amovible (CCM NVt B). Le support de tube CCM en métal permet de loger tous les types de tubes courants (Ø 7-12 mm). Un système intelligent et intuitif de gestion des câbles et des tuyaux assure un rangement supplémentaire

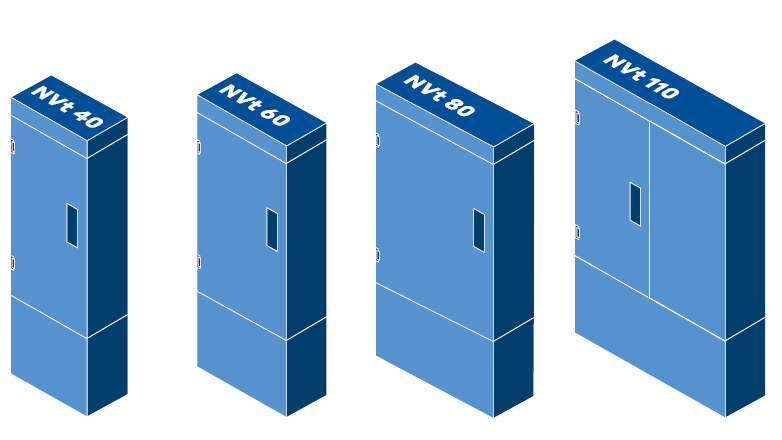

Quatre tailles - toutes les libertés
Aperçu de toutes les variantes

Selon la topologie du réseau et l'emplacement, le déploiement de réseaux FTTx nécessite différentes tailles de boîtiers avec différentes capacités. Avec sa gamme de boîtiers NVt, Connect Com offre aux entreprises et aux communes ou villes la solution optimale - pour chaque exigence

  • NVt 40: Max. 864 épissures
  • NVt 60: Max. 936 épissures
  • NVt 80: Max. 1'872 épissures
  • NVt 110: Max. 5'760 épissures
Boîtiers de distribution du réseau NVt Variantes de tailles

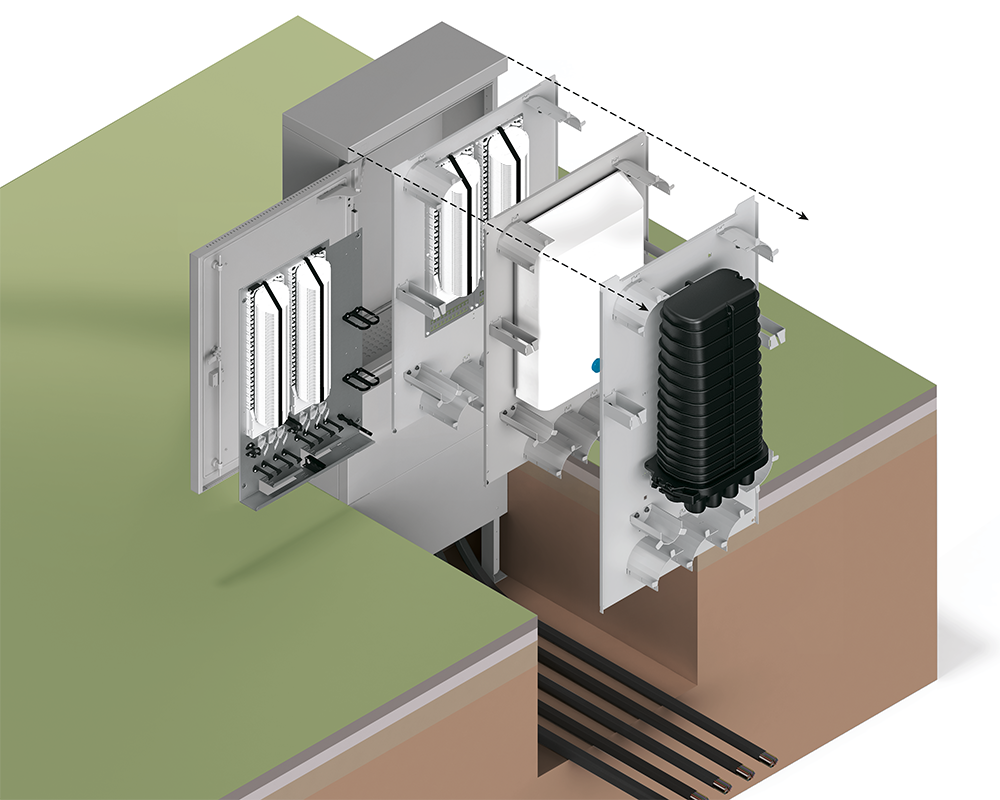

Versions NVt

Le site web de l'entreprise



Tous les répartiteurs de réseau CCM NVt sont pré-assemblés selon les spécifications du client et disposent d'un support de câbles intégré et d'une zone d'épissure amovible (CCM NVt B). Le support de tube CCM en métal permet de loger tous les types de tubes courants (Ø 7-12 mm). Un système intelligent et intuitif de gestion des câbles et des tuyaux assure un rangement supplémentaire

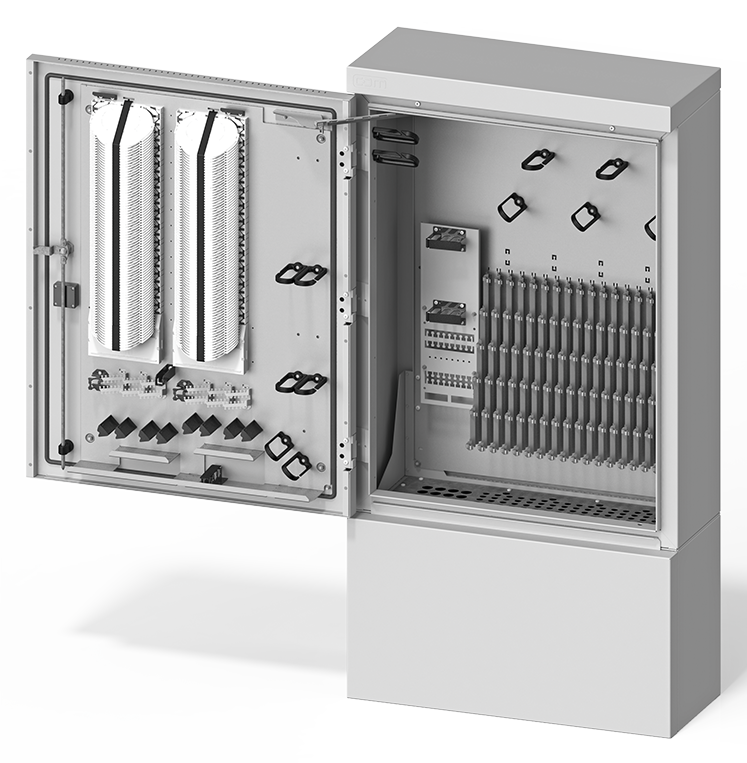

  • Version avec cassettes d'épissure dans la porte
    CCM NVt T
    Dans cette version, les microconduites sont amenées jusqu'au boîtier et clipsées dans le logement de la conduite. Pour une vue d'ensemble maximale et un confort d'utilisation maximal, l'intérieur a été divisé en deux niveaux séparés : un pour les cassettes d'épissure et un pour les microtubes
    Boîtier de distribution NVt 80

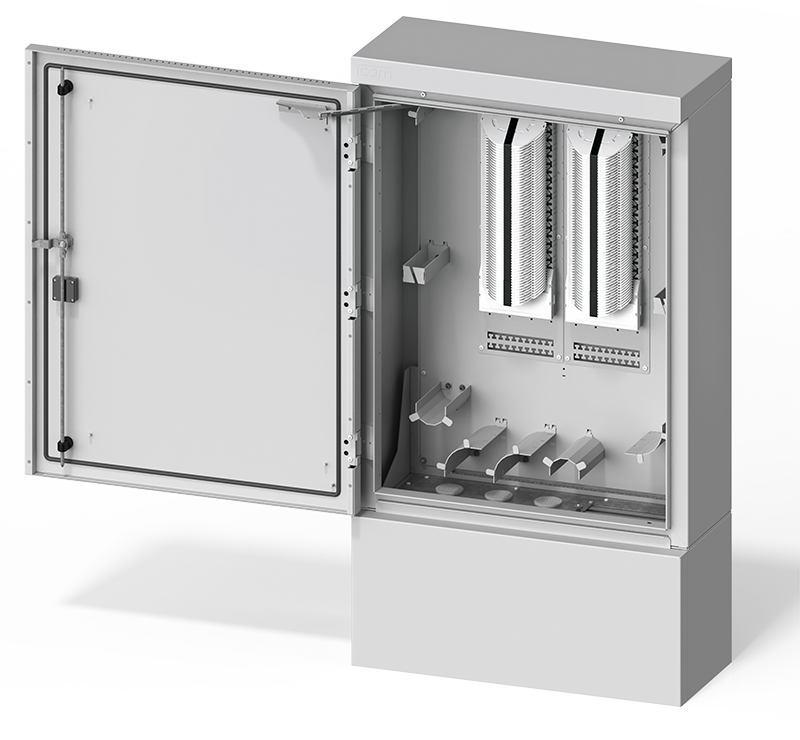

  • Version avec cassettes d'épissures dans la paroi arrière
    CCM NVt W
    Dans cette version, les microconduites sont amenées jusqu'au socle intermédiaire et interceptées par des cornières d'interception des microconduites. Cela assure une séparation nette entre les microconduites et la zone d'épissure.
    Boîtier de distribution NVt 80

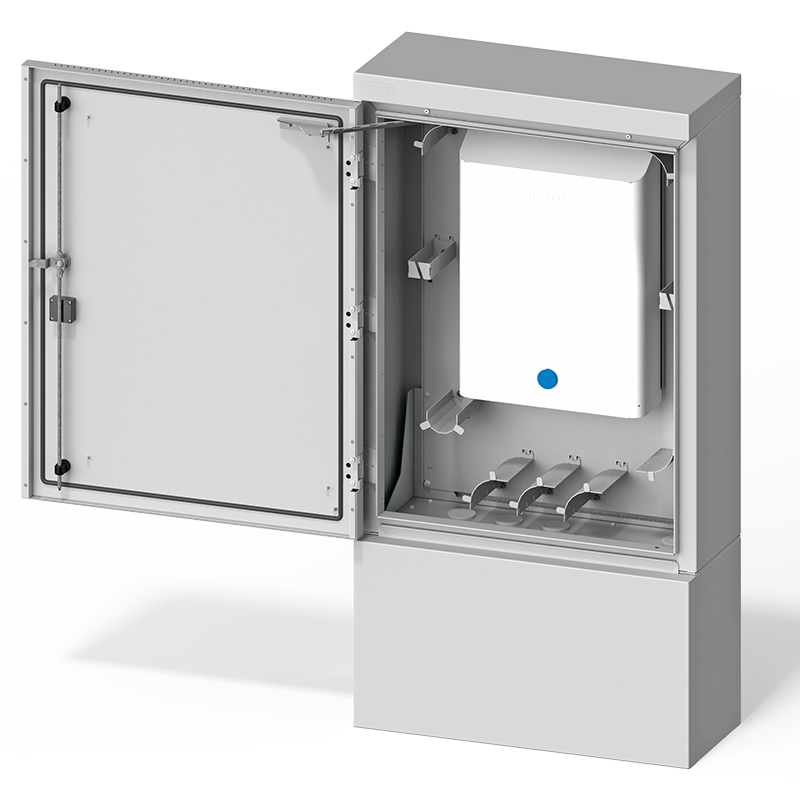

  • Version avec cassettes d'épissures en boîte CCM BELUGA
    CCM NVt B
    Dans la version avec boîte CCM BELUGA intégrée, les microconduites sont amenées jusqu'au socle intermédiaire et interceptées à l'aide de cornières d'interception des microconduites. La zone d'épissure se trouve dans la CCM BELUGA Box amovible, à côté de laquelle il y a suffisamment de place pour le rangement des câbles. Il est ainsi possible de faire des épissures en dehors de l'enceinte du NVT
    Boîtier de distribution NVt 80

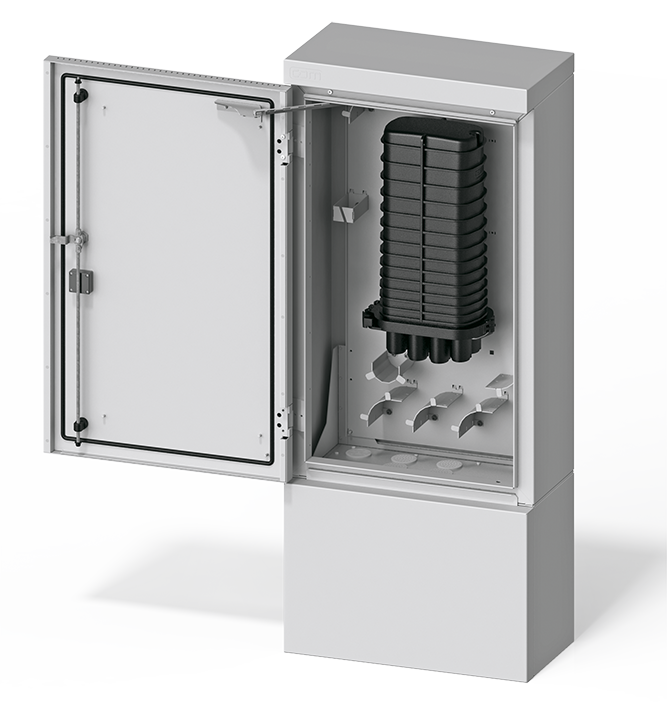

  • Version avec cassettes d'épissure dans le manchon d'épissure CCM ONE®
    CCM NVt O
    Dans cette version, les microconduites sont amenées jusqu'au socle intermédiaire et sont également interceptées au moyen de cornières d'interception des microconduites. Les cassettes d'épissure dans le manchon d'épissure CCM ONE® sont protégées contre les infiltrations d'eau grâce à la classe de protection IP68, ce qui est particulièrement avantageux dans les zones inondables
    Boîtier de distribution NVt 60

CCM Réseau de distribution Montage


Gain de temps au montage, grâce à la réception séparée des microconduites et des fibres optiques. Les câbles, les microconduites et les cassettes d'épissure sont facilement accessibles. La plaque de base flexible avec un grand nombre d'entrées de câbles et le système d'étanchéité breveté evoSEAL est particulièrement facile à monter, de sorte que des adaptations individuelles peuvent être effectuées à court terme sur le chantier

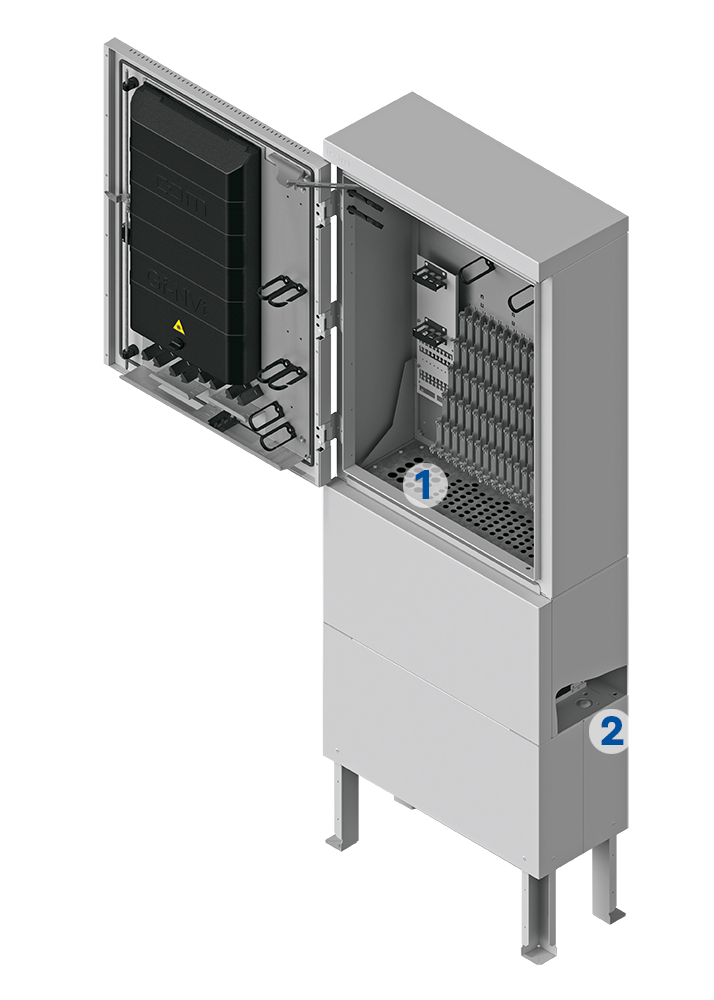

Deux brevets, une manipulation optimale : evoSEAL et easyLOCK

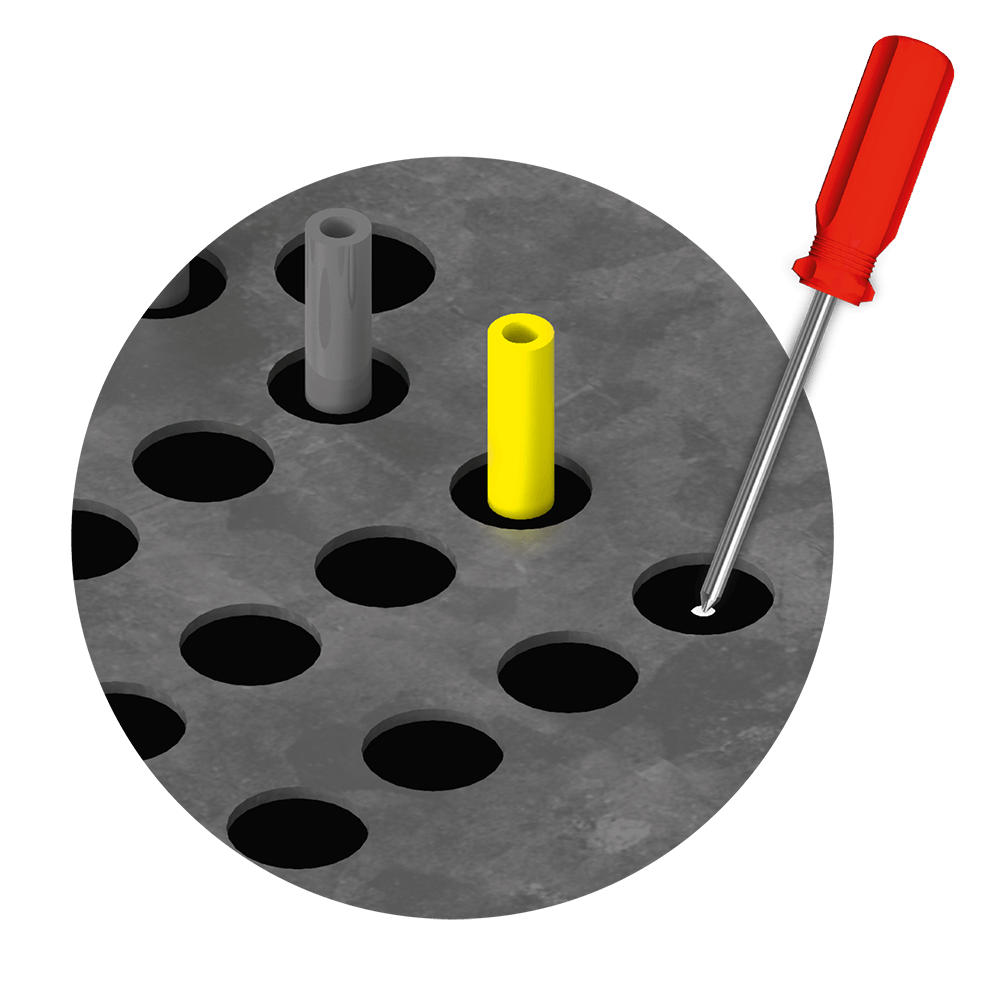

  • evoSEAL
    Système d'étanchéité breveté pour les microtubes dans la plaque de base NVt
    evoSEAL garantit une étanchéité fiable des microconduites allant du socle intermédiaire au boîtier et les protège ainsi efficacement contre les infiltrations de poussière et d'humidité. La membrane en EPDM de l'étanchéité permet de faire passer des microconduites sortantes de 7–12 mm et des conduites entrantes jusqu'à 20 mm
    Evoseal

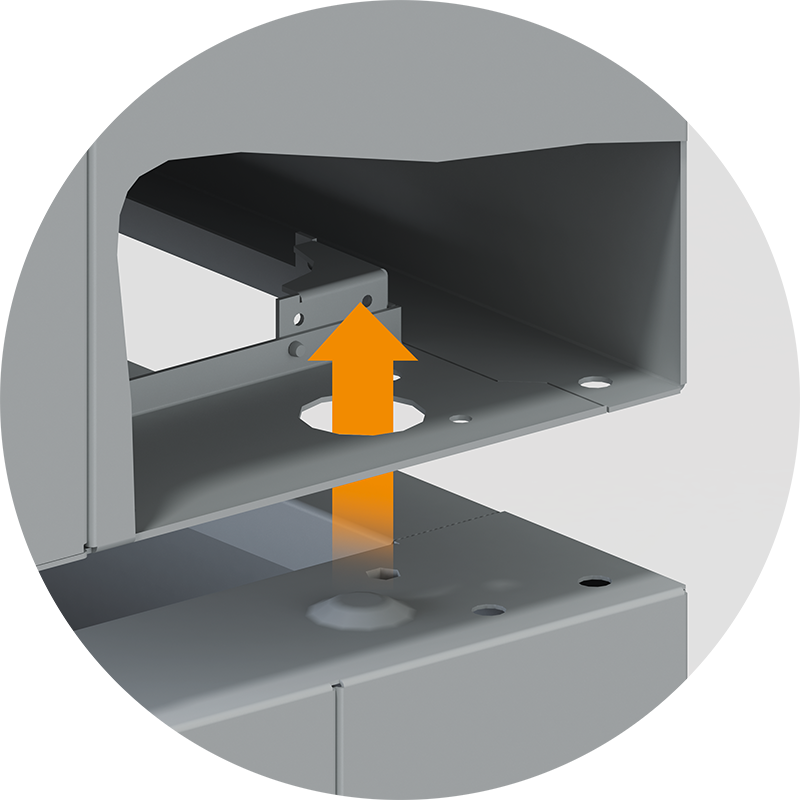

  • easyLOCK
    Aide au montage brevetée pour le positionnement du boîtier NVt
    easyLOCK permet un positionnement rapide et précis des boîtiers NVt en aluminium sur le socle de terre. Grâce à ce positionnement précis, le boîtier NVT ne peut plus glisser et peut ensuite être vissé facilement et rapidement à l'aide des trous prépercés
    Easylock

CCM distributeur de réseau Custom-made

Qu'il s'agisse d'un répartiteur microtubulaire peu encombrant pour une utilisation dans les quartiers résidentiels ou d'un répartiteur de réseau en fibre optique XL pour l'environnement industriel : le répartiteur de réseau CCM peut être adapté en usine aux besoins spécifiques du site et être équipé, équipé et affiné sur le plan optique en fonction des besoins du client

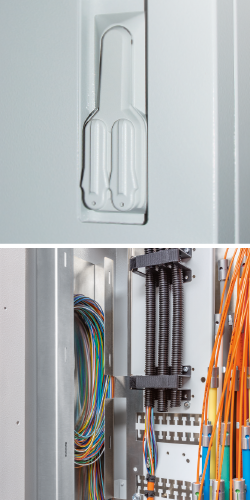

Exemples de versions personnalisées
  • Mécanismes de fermeture individuels (levier pivotant, cylindre de fermeture) →  Image en haut à droite
  • Disposition &amp ; individuelle des passages dans la plaque de fond
  • Nombre individuel d'épissures, de microconduites …
  • Intégration d'éléments supplémentaires (support de chargeur de batterie)
    →  Image en bas à droite
  • Modifications spéciales (zone de 19 pouces pour splitter, panneau SLITE)
  • Conception du système pour une intégration facile des futurs participants
CCM distributeur de réseau Custom-made

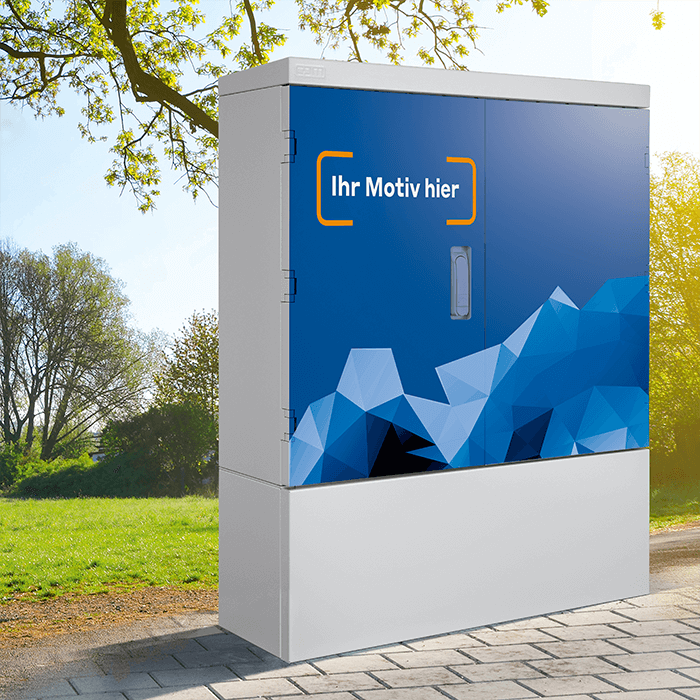

Marquage spécifique au client

L'intégration harmonieuse des répartiteurs de réseau CCM dans les architectures urbaines existantes figure en tête de la liste des exigences de nombreuses communes/villes et entreprises. Disponibles en standard en gris clair neutre (RAL 7035 aluminium ou RAL 7038 polycarbonate), nos distributeurs de réseaux peuvent être personnalisés par des peintures, des graffitis ou des films adhésifs.
Les films imprimés individuellement sont posés au choix en usine ou après l'installation sur le lieu d'utilisation – idéal pour la diffusion de vos propres messages de communication ou publicitaires.


Vous avez besoin d'aide pour la planification ?

L'équipe de vente Connect Com configurera avec vous votre prochain boîtier NVt.

Prendre contact
Boîtiers de distribution NVt Custom Made

Produits

Distributeur de réseau NVt 40

Distributeur de réseau NVt 60

Distributeur de réseau NVt 80

Distributeur de réseau NVt 110

Socle de sol pour distributeur de réseau NVt

Distributeur de réseau NVt Accessoires

FAQ sur les distributeurs de réseau (NVT)

  • Quels sont les principaux avantages des répartiteurs de réseau NVT pour l'extension moderne du réseau de fibre optique ?

    Les répartiteurs de réseau NVT offrent de nombreux avantages pour l'extension moderne des réseaux de fibre optique. Ils sont essentiels pour une infrastructure de réseau hautement efficace, évolutive et à l'épreuve du temps. Les principaux avantages sont la haute densité, qui permet de gérer un grand nombre de connexions fibre optique dans un espace compact, et la modularité, qui permet une adaptation flexible aux différentes tailles et exigences des réseaux. En outre, leur construction robuste et leur résistance aux influences environnementales assurent une fiabilité à long terme

  • En quoi les répartiteurs de réseau NVT se distinguent-ils des répartiteurs traditionnels en termes de fonctionnalité ?

    Les répartiteurs de réseau NVT se distinguent des répartiteurs traditionnels par leur orientation spécifique vers les réseaux de fibres optiques. Ils offrent des fonctions avancées spécialement conçues pour la gestion des câbles à fibres optiques, telles que des systèmes de gestion des câbles optimisés, des zones d'épissure et de brassage intégrées et des systèmes d'étanchéité avancés. Ces fonctions permettent d'exploiter les réseaux de fibres optiques de manière plus efficace, plus sûre et avec une capacité accrue, ce qui les rend idéaux pour une utilisation dans des infrastructures de télécommunication de pointe.

  • Quel est le rôle des répartiteurs de réseau NVT dans le soutien des architectures de réseau P2P et PON ?

    Les répartiteurs de réseau NVT jouent un rôle central dans le soutien des architectures Point-to-Point (P2P) et Passive Optical Network (PON) qui prédominent dans les réseaux de fibres optiques modernes. Elles sont conçues pour permettre un branchement et une distribution efficaces des câbles à fibres optiques, ce qui est essentiel pour les deux architectures de réseau. Dans les réseaux P2P, ils permettent une connexion directe entre les différents points d'extrémité, tandis que dans les réseaux PON, ils permettent de distribuer des signaux à plusieurs points d'extrémité via des répartiteurs optiques. Leur polyvalence et leur adaptabilité en font un élément indispensable de la construction et de l'extension des réseaux P2P et PON

  • Was unterscheidet unsere NVT Glasfaser-Netzverteiler in puncto Flexibilität und Anpassungsfähigkeit?

    Nos répartiteurs de réseau en fibre optique NVT se distinguent par leur grande flexibilité et leur adaptabilité. Grâce à l'utilisation de technologies avancées, nous proposons des solutions qui conviennent aussi bien aux déploiements de réseaux de fibre optique urbains que ruraux. Cela comprend des tailles de logement adaptables, des possibilités d'extension modulaire et des configurations spécifiques pour différentes architectures de réseau, du P2P aux systèmes PON

  • Wie tragen unsere robusten Glasfaser-Netzverteiler zur Langlebigkeit und Zuverlässigkeit in extremen Umgebungen bei?

    Nos robustes répartiteurs de réseau en fibre optique NVT sont spécialement conçus pour des conditions environnementales extrêmes. Nous utilisons des matériaux de haute qualité, résistants aux intempéries et des constructions innovantes afin de garantir une longévité et une fiabilité maximales. Une attention particulière est portée à la résistance aux intempéries, à la corrosion et aux impacts physiques, ce qui les rend idéales pour une utilisation dans des environnements exigeants

  • Wie unterstützen unsere Netzverteiler die schnelle und effiziente Installation von Glasfasernetzen?

    L'efficacité et la rapidité de l'installation du réseau sont des éléments clés de nos répartiteurs de réseau en fibre optique NVT. Avec des caractéristiques telles que des composants préinstallés, une gestion intuitive des câbles et une conception modulaire, nos produits permettent une installation considérablement accélérée et simplifiée, ce qui permet d'économiser à la fois du temps et de l'argent.

  • Dans quelle mesure nos distributeurs de réseau NVT sont-ils respectueux de l'environnement et durables ?

    Le développement durable est au cœur de notre philosophie. Nos distributeurs de réseau NVT sont fabriqués à partir de matériaux respectueux de l'environnement et entièrement recyclables. Nous utilisons des technologies et des processus de fabrication verts afin de minimiser notre empreinte écologique et d'offrir un choix écologique pour la construction de réseaux de fibres optiques modernes
