Manchon à fusionner

Manchon à fusionner

Manchons d'épissure ONE® : Protection fiable des connexions en fibre optique

Avec les manchons CCM ONE® FO, Connect Com a développé une nouvelle génération de manchons à fibre optique qui répondent aux exigences de solutions système flexibles et durables pour l'extension des réseaux à large bande. Les systèmes brevetés dynaloX pour l'introduction des câbles et Xtight pour l'étanchéité sont au cœur du manchon d'épissure CCM ONE® ils garantissent une étanchéité durable et ne nécessitent aucun entretien. CCM ONE® se distingue par une flexibilité maximale, une manipulation simple et, grâce au système d'étanchéité à froid breveté, par une étanchéité absolue

Avantages et caractéristiques

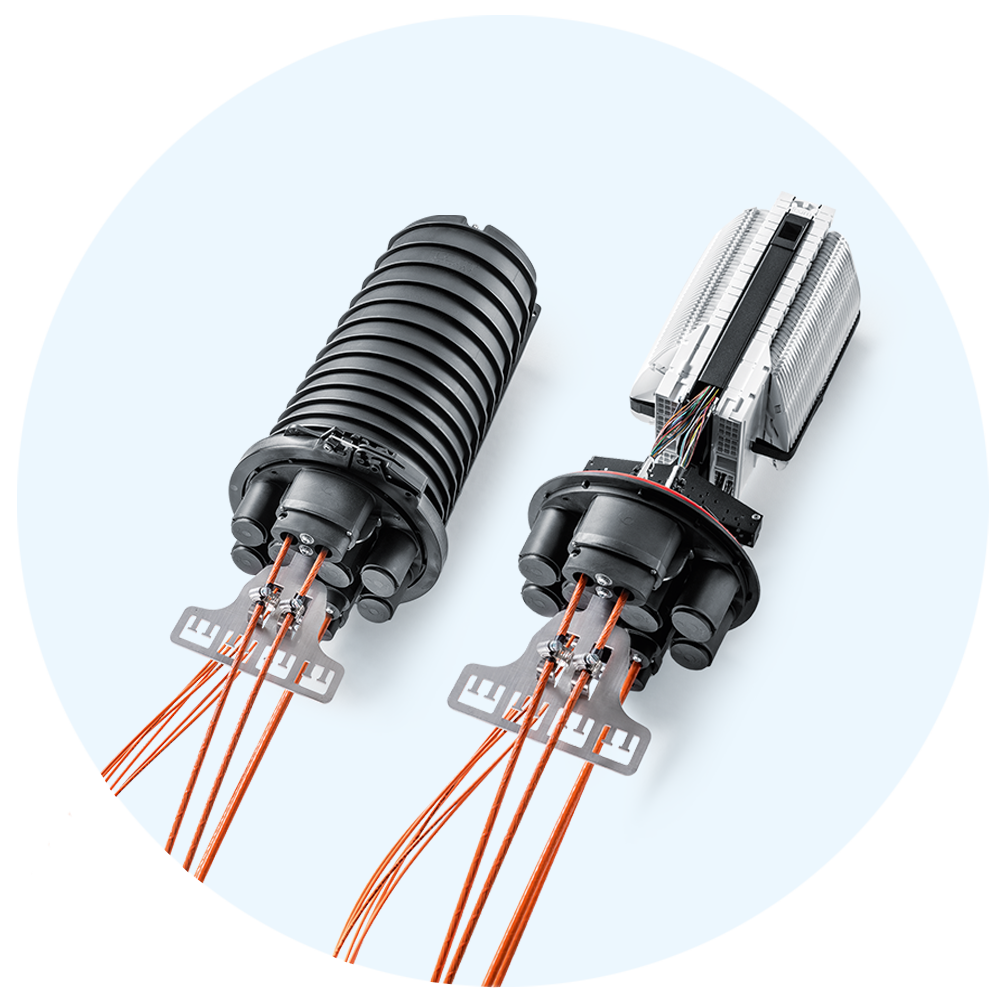

Caractéristiques du manchon CCM ONE

Sans entretien, durablement étanche
- dynaloX introduction de câbles avec l'élément d'étanchéité breveté Xtight
- Protège les fibres optiques et les câbles à fibres optiques contre les influences extérieures
- Résiste durablement aux conditions météorologiques les plus défavorables
Une gestion parfaite des fibres
- Système éprouvé de cassettes d'épissures CCM CARO
- Protection d'épissure par sertissage ou rétraction ou cassette de split optique
- Jusqu'à 864 épissures
Capture optimale des câbles
- Montable à l'extérieur
- Confortable à manipuler
Diverses variantes d'entrée de câble
- Quel que soit le réseau requis, CCM ONE® s'adapte au nombre de fibres requis et aux câbles utilisés
Ports ovales
- Protection anti-torsion pour l'introduction des câbles - pour encore plus de sécurité et de stabilité

Le manchon d'épissure CCM ONE répond aux exigences les plus élevées:

Notre qualité CCM. contrôlée à 100%.

CCM ONE® est durablement étanche. Elle répond à la norme DIN EN 60529 et correspond ainsi à la classe de protection IP 68, 5 mètres d'eau. Le montage simple et intuitif des entrées de câble et des cassettes d'épissure ne nécessite aucun outil spécial. Disponible en trois tailles, le manchon en fibre optique CCM offre diverses options de montage - adaptable de manière flexible en fonction des exigences du réseau.

Données techniques des manchons à fusionner

Produit	CCM ONE® PRO für max. 864 Spleiße	CCM ONE® COMPACT für max. 432 Spleiße	CCM ONE® COMPACT S für max. 216 Spleiße
Art. N°	953201	953200	953980
Matériel	Plastique, acier inoxydable, aluminium, tôle d'acier galvanisée	Plastique, acier inoxydable, aluminium, tôle d'acier galvanisée	Plastique, acier inoxydable, aluminium, tôle d'acier galvanisée
Options de montage	Cave, mur, poteau, terre	Cave, mur, poteau, terre	Cave, mur, poteau, terre
Ensemble de la livraison	Fond, capot, anneau de serrage, boîtier et couvercle du mixeur, couvercle de cassette à épisser CARO, joint profilé, support de cassette, instructions de montage, fil de soudure, gel de silice	Fond, capot, anneau de serrage, boîtier et couvercle du mixeur, couvercle de cassette à épisser CARO, joint profilé, support de cassette, instructions de montage, fil de soudure, gel de silice	Fond, capot, anneau de serrage, boîtier et couvercle du mixeur, couvercle de cassette à épisser CARO, joint profilé, support de cassette, instructions de montage, fil de soudure, gel de silice
Dimensions	Ø 313 x H 586 mm Longueur totale, y compris l'interception externe : 757 mm	L 310 x P 185 x H 561 mm Longueur totale, y compris le support externe : 732 mm	L 310 &times ; P 185 &times ; H 452 mm Longueur totale, y compris le support externe : 623 mm
Poids	Environ 5,15 kg	Environ 4,85 kg	Environ 4,41 kg
Nombre de ports	8x ovale, 2x boucle	6x ovale, 1x boucle	6x ovale, 1x boucle
Max. Nombre de fibres	864 Sertissage ou Rétraction	432 Sertissage ou Rétraction	216 Sertissage ou Rétraction
Cassettes d'épissure CCM correspondantes	72 × 4 mm 36 × 8 mm	36 × 4 mm 18 × 8 mm	18 × 4 mm 9 × 8 mm

Données techniques des manchons à fusionner

Produit	CCM ONE® PRO für max. 1008 Spleiße	CCM ONE® COMPACT für max. 504 Spleiße	CCM ONE® COMPACT S für max. 288 Spleiße
Art. N°	953201	953200	953980
Matériel	Plastique, acier inoxydable, aluminium, tôle d'acier galvanisée	Plastique, acier inoxydable, aluminium, tôle d'acier galvanisée	Plastique, acier inoxydable, aluminium, tôle d'acier galvanisée
Options de montage	Cave, mur, poteau, terre	Cave, mur, poteau, terre	Cave, mur, poteau, terre
Ensemble de la livraison	Fond, capot, anneau de serrage, boîtier et couvercle du mixeur, couvercle de cassette à épisser CARO, joint profilé, support de cassette, instructions de montage, fil de soudure, gel de silice	Fond, capot, anneau de serrage, boîtier et couvercle du mixeur, couvercle de cassette à épisser CARO, joint profilé, support de cassette, instructions de montage, fil de soudure, gel de silice	Fond, capot, anneau de serrage, boîtier et couvercle du mixeur, couvercle de cassette à épisser CARO, joint profilé, support de cassette, instructions de montage, fil de soudure, gel de silice
Dimensions	Ø 313 x H 586 mm Longueur totale, y compris l'interception externe : 757 mm	L 310 x P 185 x H 561 mm Longueur totale, y compris le support externe : 732 mm	L 310 &times ; P 185 &times ; H 452 mm Longueur totale, y compris le support externe : 623 mm
Poids	Environ 5,15 kg	Environ 4,85 kg	Environ 4,41 kg
Nombre de ports	8x ovale, 2x boucle	6x ovale, 1x boucle	6x ovale, 1x boucle
Max. Nombre de fibres	1008 Sertissage ou Rétraction	504 Sertissage ou Rétraction	288 Sertissage ou Rétraction
Cassettes d'épissure CCM correspondantes	72 × 4 mm 36 × 8 mm	36 × 4 mm 18 × 8 mm	18 × 4 mm 9 × 8 mm

Technologies brevetées

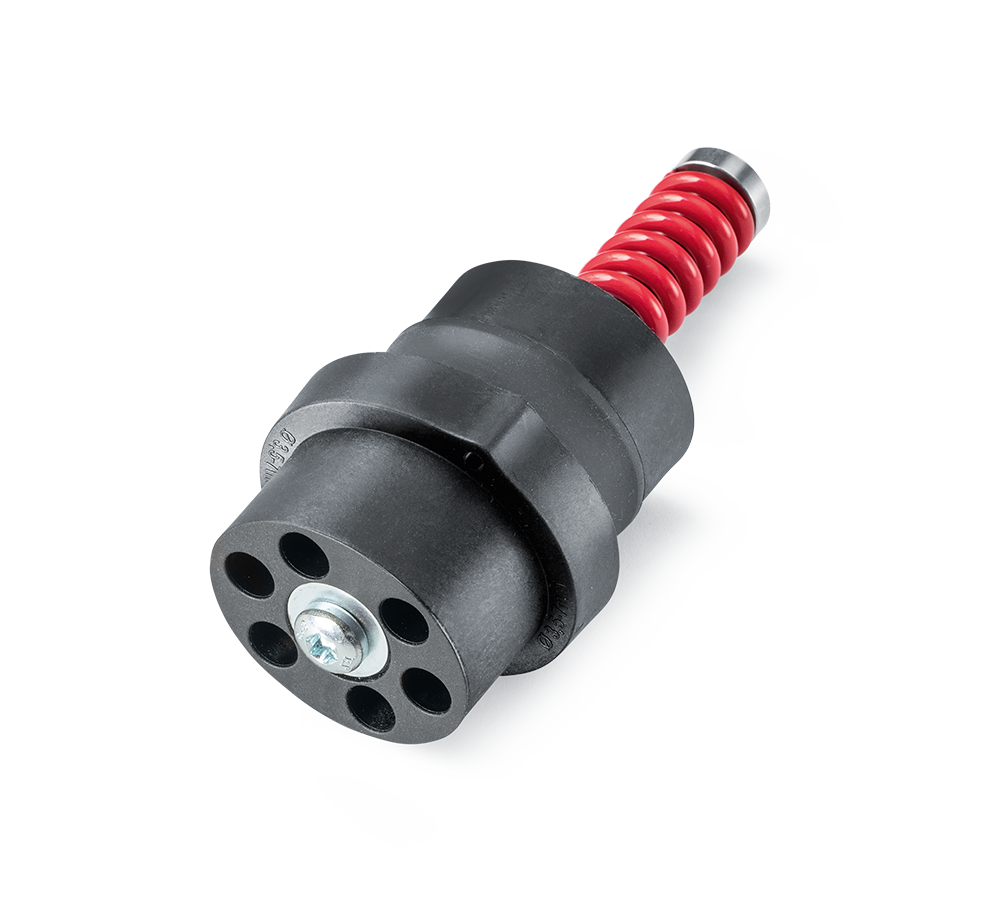

Entrée de câble brevetée dynaloX

Le système de pression à ressort breveté de l'introduction de câble dynaloX assure une précontrainte permanente du système d'étanchéité. Ainsi, le manchon d'épissure ONE est durablement étanche et ne nécessite pas d'entretien, même en cas de changements de température extrêmes.

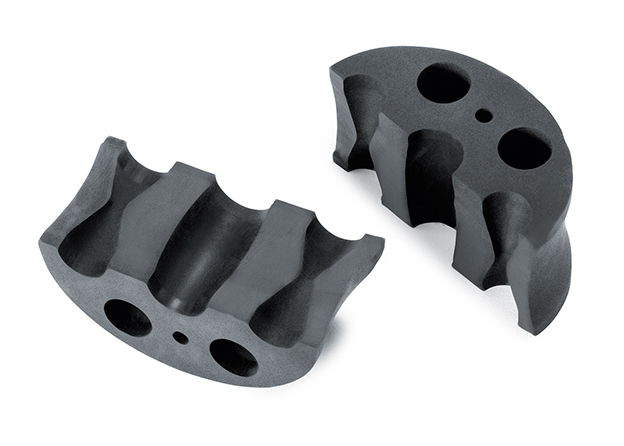

Elément d'étanchéité breveté Xtight

Les câbles et les microconduites sont entourés de manière sûre par le contour spécial en X de l'élément d'étanchéité en silicone Xtight. Pour faciliter le montage, le câble est déjà positionné dans l'entrée de câble après son insertion et ne peut plus glisser en arrière.

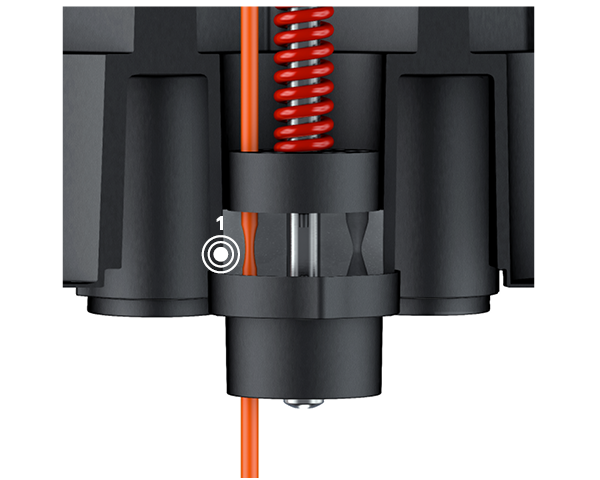

Des technologies brevetées : Fonctionnement

Le système d'étanchéité sophistiqué du manchon à épisser CCM ONE est basé sur le contour en X ainsi que sur la combinaison de la précontrainte permanente et des propriétés du matériau de l'élément d'étanchéité. L'élément d'étanchéité est comprimé par le serrage de la vis. Un système de pression à ressort assure une précontrainte permanente. Cela garantit une étanchéité fiable et durable, même entre l'entrée du câble et le port d'entrée au fond du manchon.

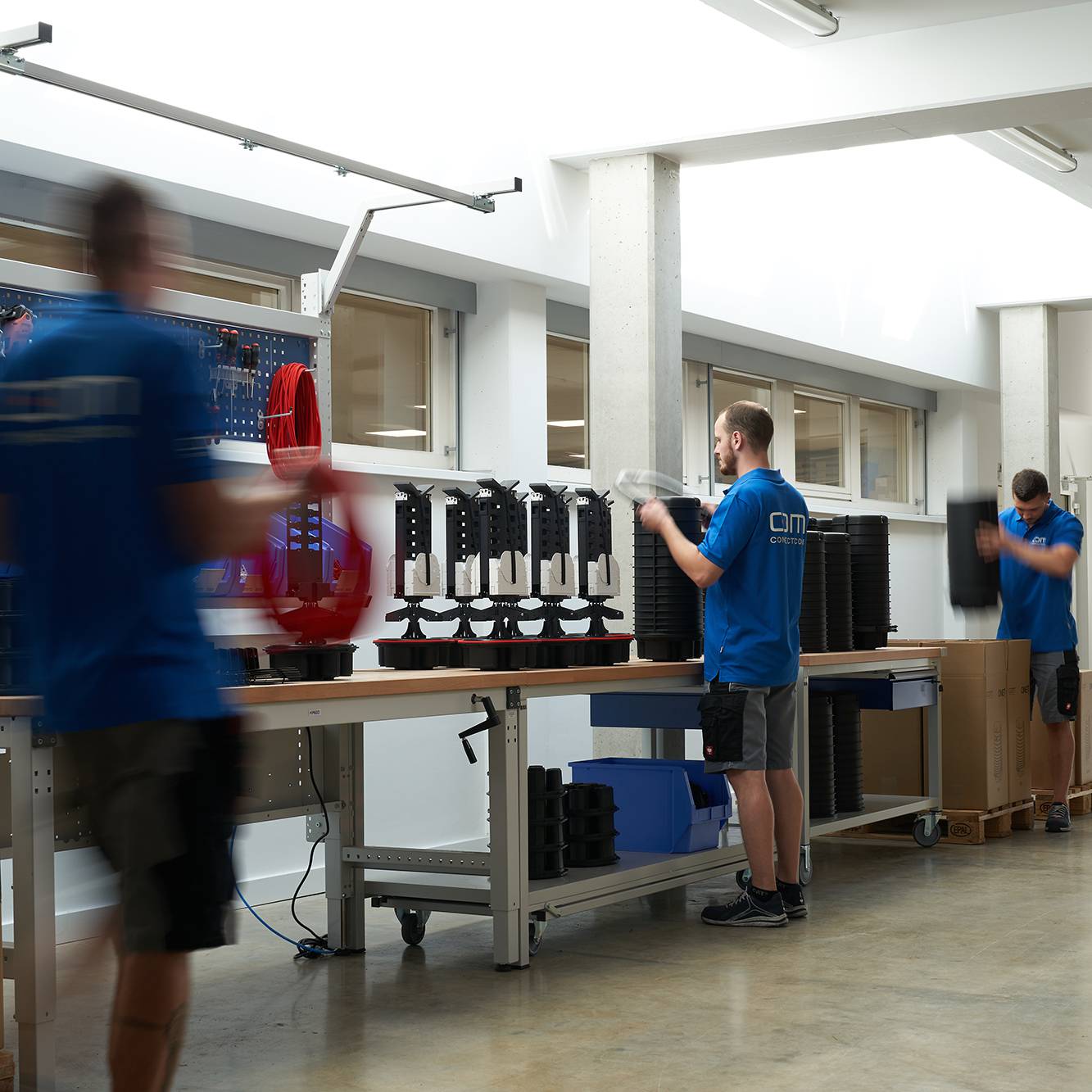

Conçu en Suisse. Fabriqué en Allemagne.

Du développement à la production en passant par le contrôle de qualité, nous maîtrisons l'ensemble de la chaîne de valeur de nos manchons de fibres optiques. Des fournisseurs régionaux de longue date produisent pour nous les composants qui sont assemblés, montés et finalement contrôlés en interne avec le plus grand soin. Chaque manchon d'épissure est soumis à un test d'étanchéité à l'état de livraison. Le manchon est gonflé à une pression de 0,4 bar et la pression est surveillée par un dispositif de mesure spécial. En cas de fuite de pression, le manchon est mis au rebut.

Instructions de montage

Vidéo sur le produit

Vidéo de montage

Vidéo produit CCM ONE® Manchon à fusionner

Produits

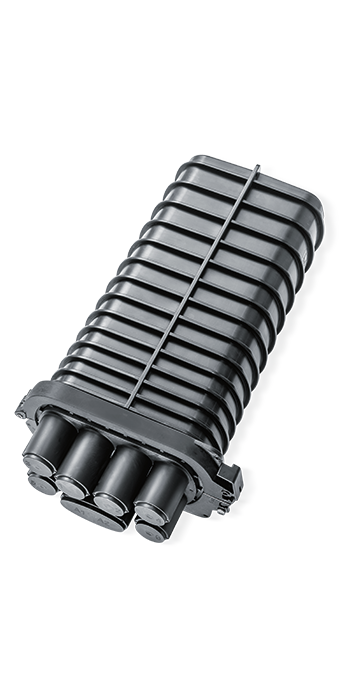

NOUVEAU ! CCM ONE® STORAGE
Que faire lorsque le propriétaire d'un terrain ne souhaite pas être raccordé à la fibre optique ou que les terrains à bâtir ne seront viabilisés que plus tard ? La solution ONE® STORAGE est alors le premier choix. Le boîtier étanche IP 68 permet de stocker en toute sécurité et à moindre coût jusqu'à 65 m de câble de raccordement domestique en vue d'une extension future.

Features & Avantages

Réception pour surlongueur

Réceptacle pour les films non coupés

Enregistrement de cassettes à épissures jusqu'à 96 épissures

Introduction flexible des câbles grâce au système éprouvé CCM dynaloX®

Prise de câble analogue au ONE® manchon d'épissure

Possibilité de localisation par marqueur sphérique

Système rentable pour les zones de construction non viabilisées

Directement enterrable, durablement étanche

Possibilité d'installer jusqu'à 65 m de câble de raccordement domestique

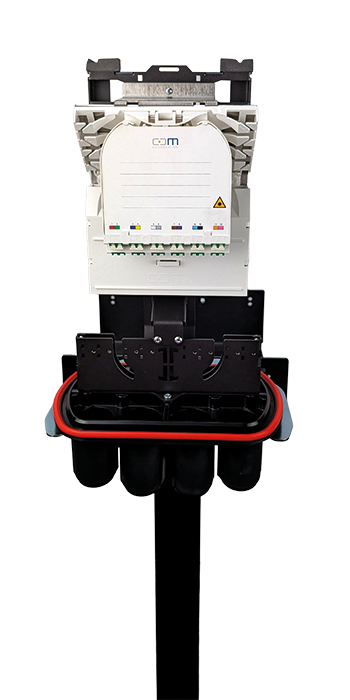

NOUVEAU ! CCM ONE® PATCH
Les planificateurs, les opérateurs de réseau et les installateurs exigent de plus en plus souvent de pouvoir patcher dans les manchons de rotule. Notre offre : le manchon ONE® PATCH étanche IP 68 pour le patching de connecteurs à fibres optiques. La solution optimale pour chaque domaine d'application peut être choisie dans le vaste portefeuille de cassettes d'épissure CARO® pour les épissures serties et rétractables ainsi que les cassettes de splitter, d'épissure/patch et de breakout.

Features & Avantages

ONE® manchon pour épissure, patch et splitter

pour CARO® série de cassettes : épissure ; (sertissage/rétraction), épissure;/patch, patch SpiderLINE®, splitter

Configurable individuellement selon les exigences

pour jusqu'à 144 épissures

Rangement pour les fils de cuivre non coupés

Les guides de câbles dynaloX® éprouvés garantissent une installation durablement étanche et fiable des câbles à fibres optiques de 3,5 mm à 20 mm
