Coffret d'épissures et de patch
Les boîtiers compacts et modulaires sont utilisés partout où les fibres optiques doivent être terminées ou épissées en plus de manière sûre et rapide.
Idéal lorsque la fibre optique doit être
terminée de manière sûre et rapide

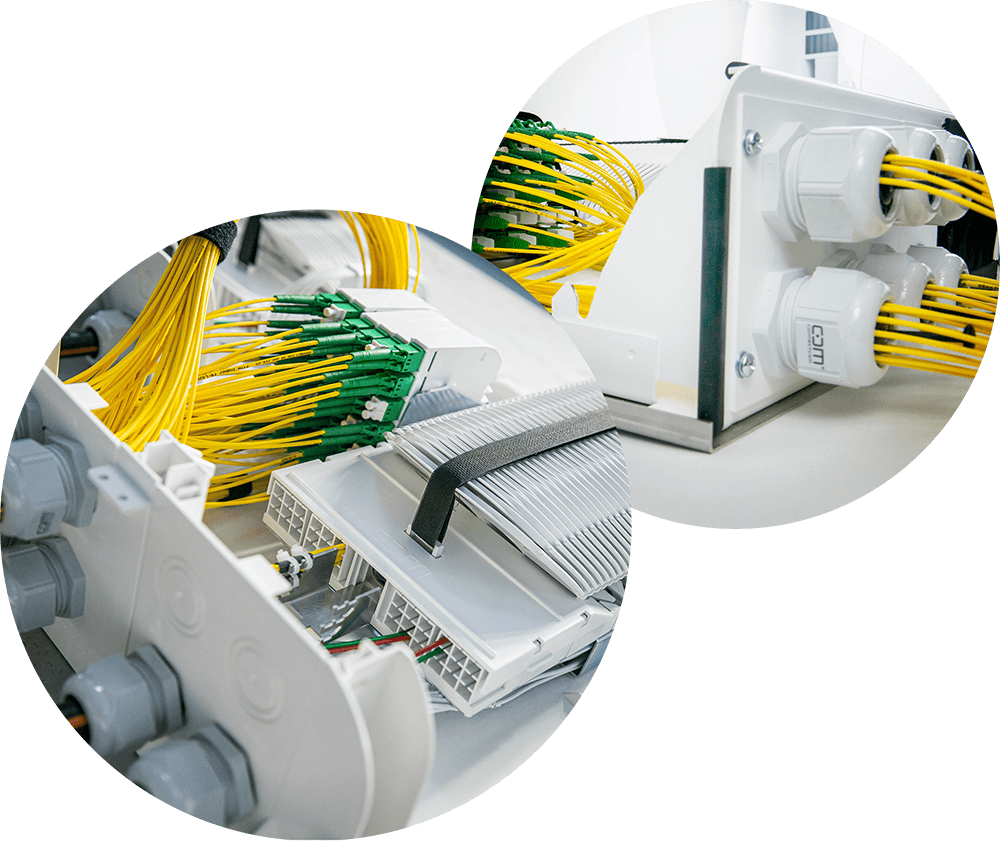

BELUGA® Boîtiers d'épissures et de patch
:max_bytes(225280):cachevalid(2023-08-31T08:44:19.849961):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/beluga-bubbles.png "Boîtier de raccordement d'épissures Beluga")
Guide de sélection des boîtiers d'épissures
|
BELUGA XS |
BELUGA S |
BELUGA S+ |
BELUGA M |
BELUGA PRO taille 3 |
BELUGA PRO taille 4 |
BELUGA PRO taille 5 |
BELUGA PRO taille 6 |
|---|---|---|---|---|---|---|---|---|
|
*Capacité d'épissure maxi |
72 |
216 |
48 |
504 |
864 |
1296 |
1728 |
2376 |
|
*max. BEP unités d'utilisation |
6 |
18 |
- |
42 |
72 |
108 |
144 |
198 |
|
*max. cassettes d'épissures |
6 |
18 |
4x modules de patch d'épissure |
42 |
72 |
108 |
144 |
198 |
|
Nombre de rangées pour les socles/cassettes |
1 |
1 |
- |
1 |
2 |
2 |
3 |
3 |
|
Nombre d'équerres d'accouplement doubles 2xSC, E2000, LC/D |
Equerre d'accouplement à 4 positions 1 |
2 |
- |
2 |
4 |
4 |
6 |
6 |
|
Dimensions |
257x165x87 |
348x215x120 |
348x215x120 |
517x317x148 |
481x427x136 |
589x427x136 |
553x651x136 |
661x651x136 |
|
Protection contre les intrusions |
IP54 |
IP54 |
IP54 |
IP54 |
IP20 |
IP20 |
IP20 |
IP20 |
|
Type d'introduction |
1xM20 |
2xM20 |
2xM20 |
3xM20 6xM25/M32 1xPlaque d'introduction câble patch/câble de charge |
27xM20 2xPlaque d'introduction câble patch/câble de charge |
27xM20 2xPlaque d'introduction câble patch/câble de charge |
42xM20 3xPlaque d'insertion câble patch/câble de charge |
42xM20 3xPlaque d'insertion câble patch/câble de charge |
*En combinaison comme boîtier d'épissure et de patch, la capacité et le nombre diminuent. Nombre max. Capacité avec boîtier de mixage S.
Variantes
-

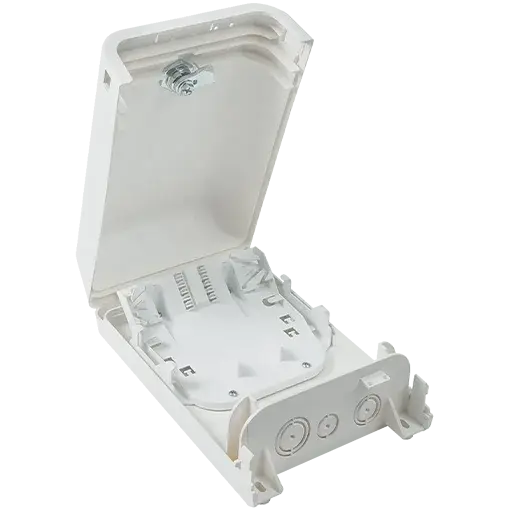

CCM Boîtier d'épissures BELUGA XS
Le site web de l'entreprise
Description
Ces boîtiers compacts sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en plastique, RAL9016 blanc signalisation
- Bande de marquage 12.55x47.2mm
- Type de serrure : carré 8mm
- Type d'insertion : 1xM20, 1xM20/M25, 1xM25/M32
- Protection contre la pénétration : IP54
- Résistance aux chocs : IK08
- Dimensions : 257x165x87mm (HxLxP)
:max_bytes(225280):cachevalid(2023-07-10T16:58:50.455266):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/spleissgehause-beluga-xs.png "Boîtier d'épissure BELUGA XS")
-

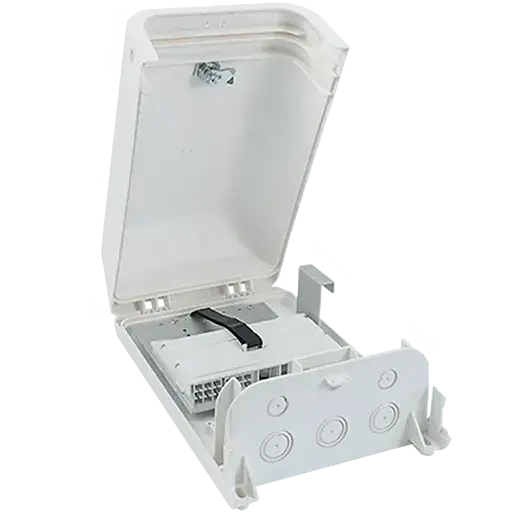

CCM Boîtier d'épissures BELUGA S
Description
Ces boîtiers compacts sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option.
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en plastique, RAL9016 blanc trafic
- Bande de marquage 12.55x47.2mm
- Type de serrure : carré 8mm
- Type d'insertion : 2xM20, 3xM25/M32
- Protection contre les intrusions : IP54
- Résistance aux chocs : IK08
- Dimensions : 348x215x120mm (HxLxP)
:max_bytes(225280):cachevalid(2023-08-30T15:26:13.148711):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/spleissgehaeuse-beluga-s.png "Boîtier d'épissure BELUGA S")
-

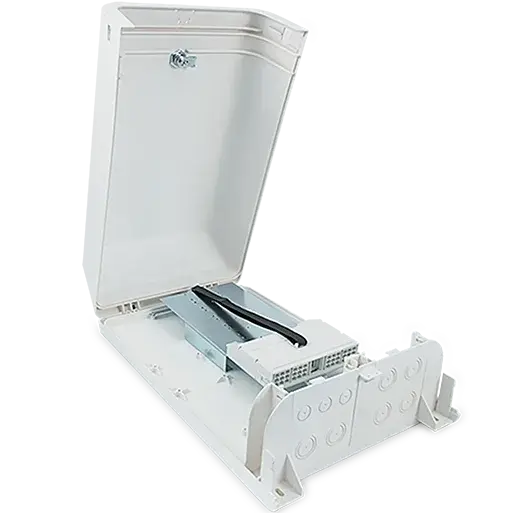

CCM Boîtier d'épissures BELUGA M
Description
Ces boîtiers compacts sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option.
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en plastique, RAL9016 blanc trafic
- Bande de marquage 12.55x47.2mm
- Type de serrure : carré 8mm
- Mise en place avec presse-étoupe : 3xM20, 6xM25/M32
- *Plaque d'introduction du câble du chargeur : max. 12x jusqu'à 9mm, max. 6x 9mm et 13.5mm
- *Plaque d'insertion pour câble patch : max. 72x 3mm
- Protection contre les intrusions : IP54
- Résistance aux chocs : IK08
- Dimensions : 517x317x148mm (HxLxP)
*En lieu et place du presse-étoupe
:max_bytes(225280):cachevalid(2023-07-10T16:58:23.878757):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/spleissgehause-beluga-m.png "Boîtier d'épissure BELUGA M")
-

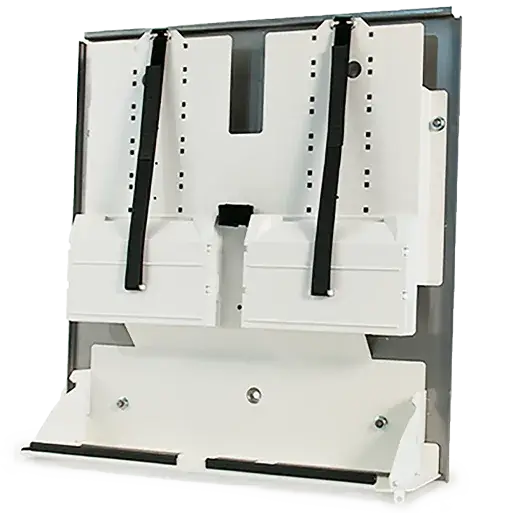

CCM Boîtier d'épissure BELUGA PRO Taille 3
Le site web de l'entreprise
Description
Ces boîtiers métalliques robustes sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en acier galvanisé, revêtu par poudre, RAL9016 blanc trafic
- Type de serrure : carré 8mm
- Introduction avec presse-étoupe : 27xM20, 14xM25/M32
- *Plaque d'insertion pour câble de chargeur de batterie : max. 12x jusqu'à 9mm, max. 6x 9mm et 13.5mm
- *Plaque d'introduction pour câble patch : max. 72x 3mm
- Protection contre les intrusions : IP20
- Dimensions : 481x427x136mm (HxLxP)
*A la place du presse-étoupe
:max_bytes(225280):cachevalid(2023-07-10T16:58:11.949631):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/spleissgehause-beluga-pro-gr.3.png "Boîtier d'épissure BELUGA PRO Gr.3")
-

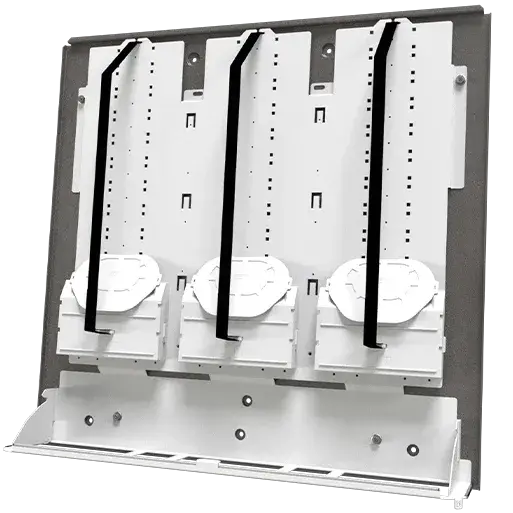

CCM Boîtier d'épissures BELUGA PRO Taille 4
Le site web de l'entreprise
Description
Ces boîtiers métalliques robustes sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en acier galvanisé, revêtu par poudre, RAL9016 blanc trafic
- Type de serrure : carré 8mm
- Introduction avec presse-étoupe : 27xM20, 14xM25/M32
- *Plaque d'insertion pour câble de chargeur de batterie : max. 12x jusqu'à 9mm, max. 6x 9mm et 13.5mm
- *Plaque d'introduction pour câble patch : max. 72x 3mm
- Protection contre les intrusions : IP20
- Dimensions : 589x427x136mm (HxLxP)
*A la place du presse-étoupe
:max_bytes(225280):cachevalid(2023-07-10T16:57:52.894832):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/spleissgehause-beluga-pro-gr.4.png "Boîtier d'épissure BELUGA PRO Gr.4")
-

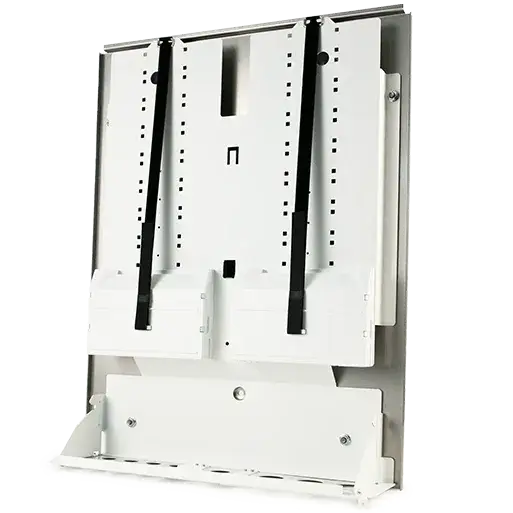

CCM Boîtier d'épissure BELUGA PRO Taille 5
Description
Ces boîtiers métalliques robustes sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en acier galvanisé, revêtu par poudre, RAL9016 blanc trafic
- Type de serrure : carré 8mm
- Introduction avec presse-étoupe : 42xM20, 22xM25/M32
- *Plaque d'insertion pour câble de chargeur de batterie : max. 12x jusqu'à 9mm, max. 6x 9mm et 13.5mm
- *Plaque d'introduction pour câble patch : max. 72x 3mm
- Protection contre la pénétration : IP20
- Dimensions : 553x651x136mm (HxLxP)
*A la place du presse-étoupe
:max_bytes(225280):cachevalid(2023-07-10T16:57:40.454657):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/spleissgehause-beluga-pro-gr.5.png "Boîtier d'épissure BELUGA PRO Gr.5")
-

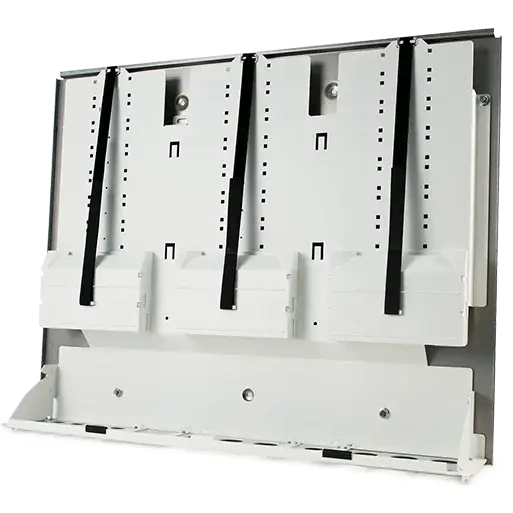

CCM Boîtier d'épissure BELUGA PRO Taille 6
Le site web de l'entreprise
Description
Ces boîtiers métalliques robustes sont utilisés partout où des fibres optiques doivent être terminées ou épissées de manière sûre et rapide. Les boîtiers sont équipés d'une serrure carrée. D'autres systèmes de fermeture sont disponibles en option.
Caractéristiques
- Configurable individuellement
- Couvercle et boîtier en acier galvanisé, revêtu par poudre, RAL9016 blanc trafic
- Type de serrure : carré 8mm
- Introduction avec presse-étoupe : 42xM20, 22xM25/M32
- *Plaque d'insertion pour câble de chargeur de batterie : max. 12x jusqu'à 9mm, max. 6x 9mm et 13.5mm
- *Plaque d'introduction pour câble patch : max. 72x 3mm
- Protection contre les intrusions : IP20
- Dimensions : 661x651x136mm (HxLxP)
*En lieu et place du presse-étoupe
:max_bytes(225280):cachevalid(2023-07-10T16:57:28.028484):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/953269_beluga-gr.6.png "Boîtier d'épissure BELUGA PRO Gr.6")
-
CCM Boîtier d'épissures BELUGA (HAK)
Description
Les boîtiers d'épissure en tant que bornes d'abonné (HAK) sont utilisés comme Building Entry Points (BEP) pour le raccordement des bâtiments à un réseau haut débit FTTH dans les immeubles d'habitation et les bâtiments fonctionnels. En fonction du nombre d'unités d'utilisation (utilisateurs) dans un bâtiment, les boîtiers peuvent être commandés pré-équipés de cassettes d'épissures et d'entrées de câbles.
Caractéristiques
- boîtier pré-construit
- Couvercle et boîtier en plastique, RAL9016 blanc trafic
- Bande de marquage 12.55x47.2mm
- Type de serrure : carré 8mm
- Protection contre les intrusions : IP54
- Résistance aux chocs : IK08
:max_bytes(225280):cachevalid(2023-07-10T17:04:05.352997):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/hak-stimmung-3.png "Boîtier de raccordement d'épissures")
-

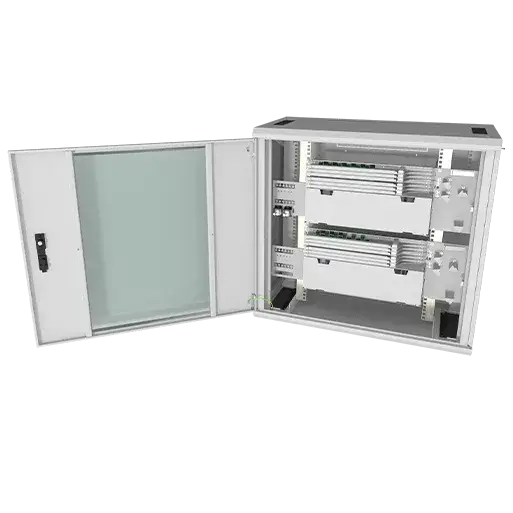

CCM OTO en BEP
Description
La solution modulaire OTO (Optical Terminal Outlets) en BEP est conçue pour consolider et simplifier les raccordements en fibre optique dans les bâtiments résidentiels et fonctionnels. Le Building Entry Point (BEP), en tant que forme de gestion des fibres et des épissures, et les modules OTO sont combinés en une seule unité.
Caractéristiques
- Déploiement de la fibre optique avant la date d'occupation
- Une manipulation simple pour chaque installateur électrique dans un lieu décentralisé
- Une grande flexibilité en cas de modifications ou de changement de locataire
- Un étiquetage et un marquage clairs de l'OTO
- Numéros d'identification (ID), par exemple au moyen d'un appareil P-Touch
- 19" Boîtier 15HE 800 x 400mm (L x P), avec 3 barres de toit en haut et en bas, porte transparente avec poignée pivotante et serrure à cylindre EK-333
- Panneau SLITE 1 U, pivotant à droite
- Panneau d'épissures 3 U, extensible à droite
- Gestion des câbles à droite/à gauche pour l'interception et 4 étagères pour le rangement
- Autocollant pour concept d'étiquetage Numéros d'identification OTO (ID)
- Matériel de fixation inclus (hors boîtier 19“)
- Montage des composants individuels dans un rack avec profilé 19“L800xP400mm
:max_bytes(225280):cachevalid(2023-07-10T16:56:55.953456):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/oto-in-bep-web.png "OTO (Optical Terminal Outlets) en BEP")
-

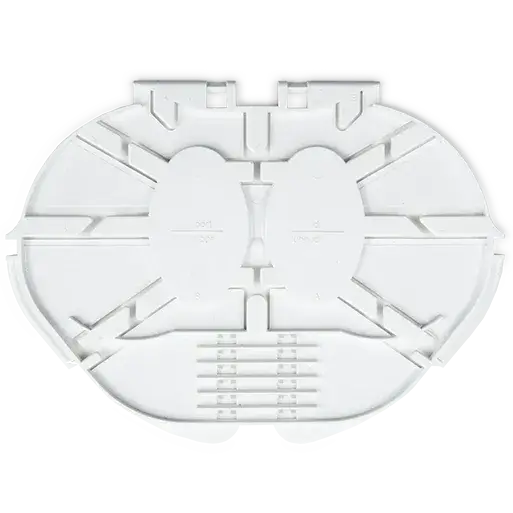

Cassettes d'épissures CCM
Description
Les cassettes d'épissures CARO sont disponibles à l'unité ou en kit avec socle modulaire dans les versions 6x6 rétractable 4mm, 6x12 serti/rétracté 4mm et 3x12 rétractable. Pour les répartiteurs PLC, une cassette de 8 mm vient compléter la gamme CARO. Le couvercle convient à toutes les cassettes d'épissure CARO.
Caractéristiques
- Matériau PC-ABS, RAL9016 blanc trafic
- Fixation chaussette modulaire vissable et cassette emboîtable
- Plusieurs options de fibre et possibilité de croisement
- avec logement d'épissure intégré
- Étiquetage de la bande 3.5mm P-Touch
- Disponible en cassettes individuelles ou en kit
:max_bytes(225280):cachevalid(2023-07-10T16:56:45.242445):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/caro_spleisskassette_schrumpf_4mm_aufsicht_2000p.png "CARO Cassette d'épissure rétractable 4mm")
-

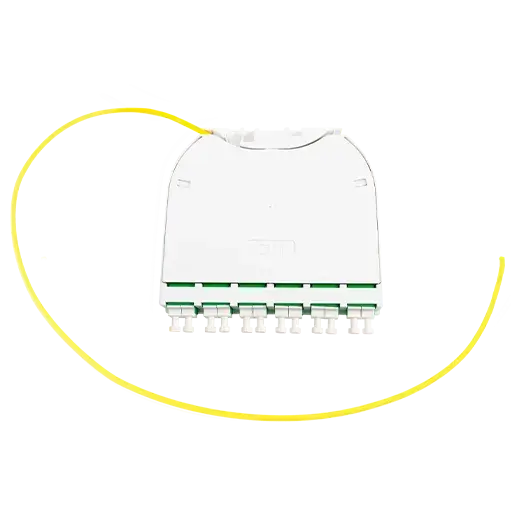

Modules de patch et d'épissure CCM
Description
Les modules de brassage CARO sont pré-équipés de connecteurs E2000, LC/D et SC prêts à l'épissure et à l'enfichage et s'intègrent parfaitement dans la famille des boîtiers d'épissure BELUGA.
Caractéristiques
- Module de brassage d'épissures capacité maxi 12x épissures Crimp et 6x SC, E2000 ou LC/D
- Module de brassage, capacité max. 6x SC, E2000 ou LC/D
- Pré-équipé de coupleurs, câble fanout ou pigtail et logement d'épissure
- Couvercle et boîtier Matériau PC-ABS, RAL9016 blanc trafic
- Fixation emboîtable
:max_bytes(225280):cachevalid(2023-07-10T16:56:20.912147):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/caro_patchmodul_lcapc_links_abgh_2000p.png "Module de patch CARO")
-

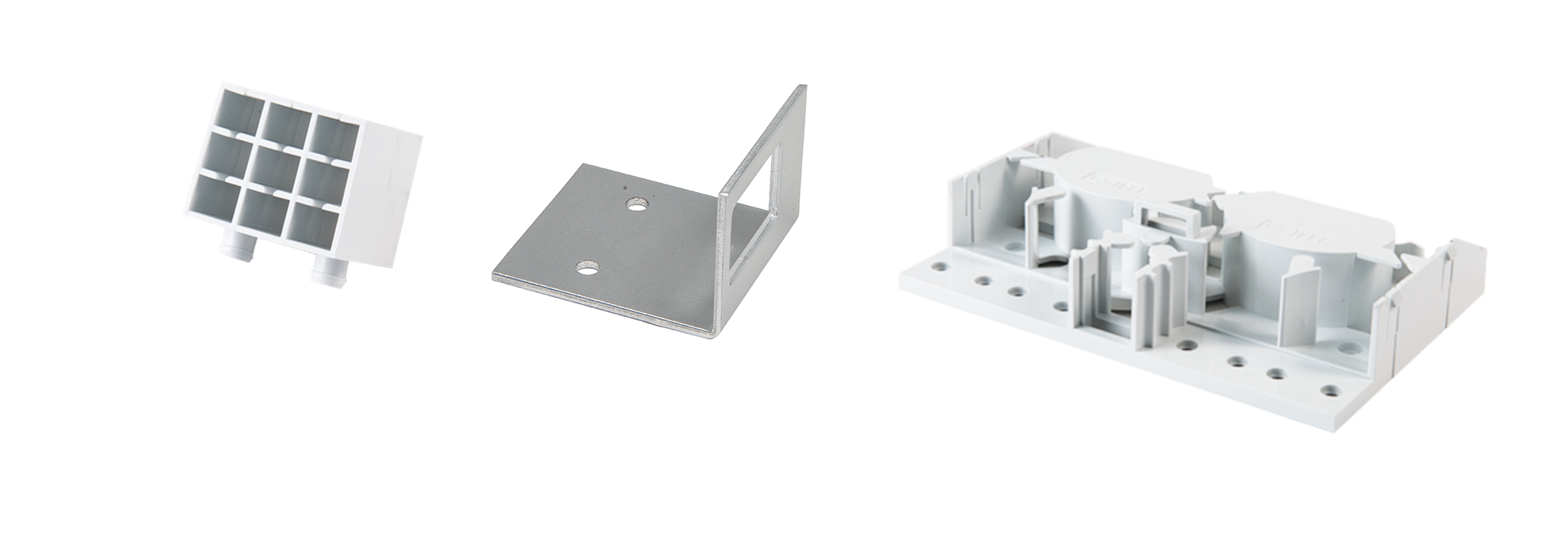

Accessoires CCM
Description
Une gamme complète et coordonnée d'accessoires tels que des équerres de couplage, des passages de câbles M et des plaques d'introduction, qui s'adaptent parfaitement aux boîtiers de raccordement et d'épissure BELUGA.
:max_bytes(225280):cachevalid(2023-03-13T15:14:33.981493):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/o_Patchpanel%20und%20Spleissgeh%C3%A4use/zubehor.png "Equerres d'accouplement, entrées de câbles M et plaques d'introduction")
Produits
Vous voulez en savoir plus?
