La connexion en fibre optique dans le centre de données avec des connecteurs MTP
Solution de câblage MTP® mâle/MPO
MTP : la solution haute fibre dans un espace restreint
Le connecteur boîter multifonctionnel multifibre est un connecteur MPO perfectionné du groupe américain US Conec. Le connecteur boîter multifonctionnel est basé sur des ferrules MT et est utilisé jusqu'à un maximum de 72 fibres. Dans la fabrication locale à Rothenburg, nous sommes en mesure de confectionner des connecteurs boîter multifonctionnel jusqu'à 24 fibres.
Le système push & pull à faibles pertes est utilisé dans les espaces les plus restreints, par exemple comme solution pour les câblages de centres de données ou dans le domaine des réseaux locaux. Le câblage classique existe en monomode APC 8° et en multimode PC 0° Ce dernier est devenu incontournable dans les centres de données et sera probablement conservé encore longtemps.
Avantages et caractéristiques des connecteurs MTP
Les connecteurs MTP® répondent aux exigences les plus élevées :
Où sont utilisés les connecteurs MTP®/MPO ?
Les connecteurs MTP/MPO sont utilisés pour les câblages flexibles en fibre optique dans les infrastructures LAN, WAN et de centres de données
Variantes connecteur MTP®
CCM EasyCONNECT MTP 12
Caractéristiques
- MTP avec 4, 8 ou 12 fibres
- Système de connecteurs MTP multi-fibres pré-confectionnés
- Ferrule MT à ressort, centrée par des goupilles de fixation
- Exécution avec goupilles mâle (m) et sans goupilles femelle (f)
- Câble répartiteur SpiderLINE MTP jusqu'à 144 fibres
- Verrouillage push-pull
- Multimode PC (0°) et monomode APC (8°)
- Très haute densité
- Méthode polaire A, C ou selon les souhaits du client
Application
- Data Center et SAN
- Installation LAN plug-and-play fibre optique
- Câblage backbone
:max_bytes(225280):cachevalid(2023-08-31T09:50:12.996634):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/ubersicht-mtp-webseite-12-final.png "Connecteur MTP")
CCM EasyCONNECT MTP 24
Caractéristiques
- MTP avec 16 ou 24 fibres
- Système de connexion MTP multi-fibres pré-confectionné
- Ferrule MT à ressort, centrée par des broches de guidage
- Exécution avec goupilles mâle (m) et sans goupilles femelle (f)
- Câble répartiteur SpiderLINE MTP jusqu'à 288 fibres
- Verrouillage push-pull
- Multimode PC (0°) et monomode APC (8°)
- Très haute densité
- Polarité méthode A ou selon les besoins du client
Application
- Data Center et SAN
- Installation LAN plug-and-play fibre optique
- Câblage backbone
:max_bytes(225280):cachevalid(2023-08-31T09:50:13.519694):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/ubersicht-mtp-webseite-24-final.png "Connecteur MTP")

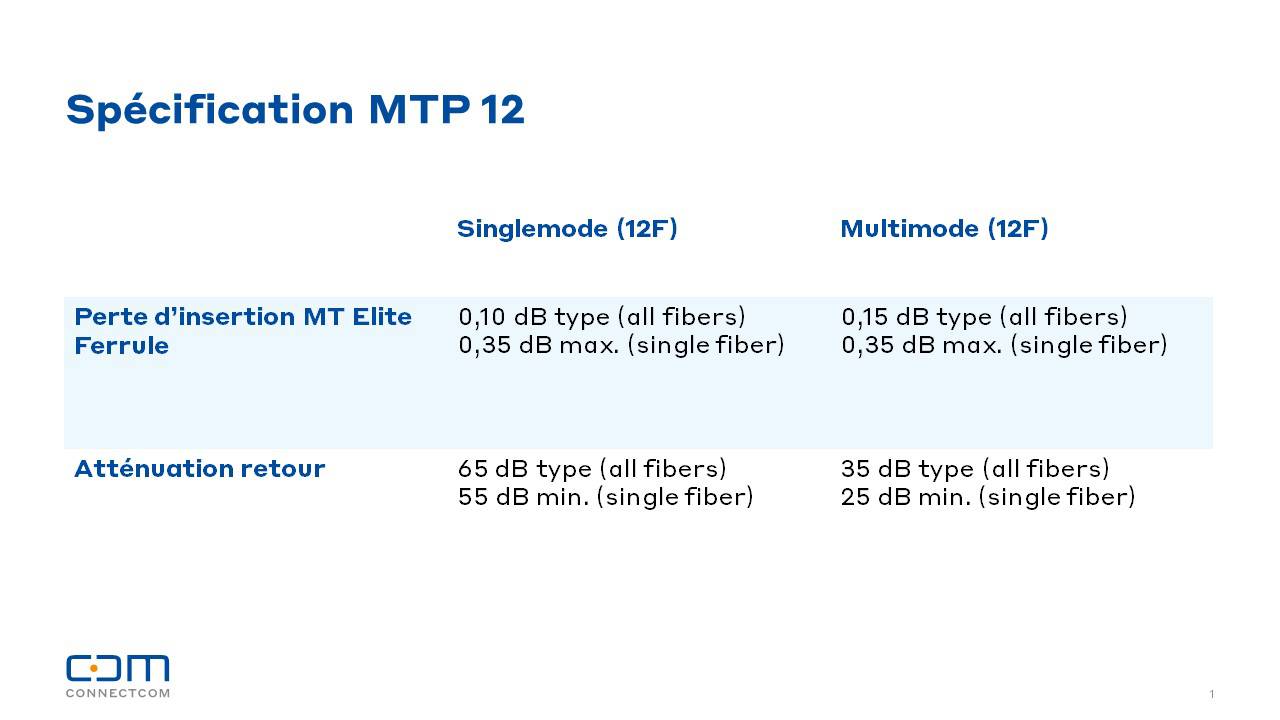

Spezifikationen MTP 12 und MTP 24
:max_bytes(225280):cachevalid(2023-03-20T14:45:06.938496):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/spezifikation-mtp-12_fr.jpg "Spécifications MTP 12")
:max_bytes(225280):cachevalid(2023-03-20T14:45:15.991588):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/spezifikation-mtp-24_fr.jpg "Spécifications du MTP 24")
Applications MTP/MPO

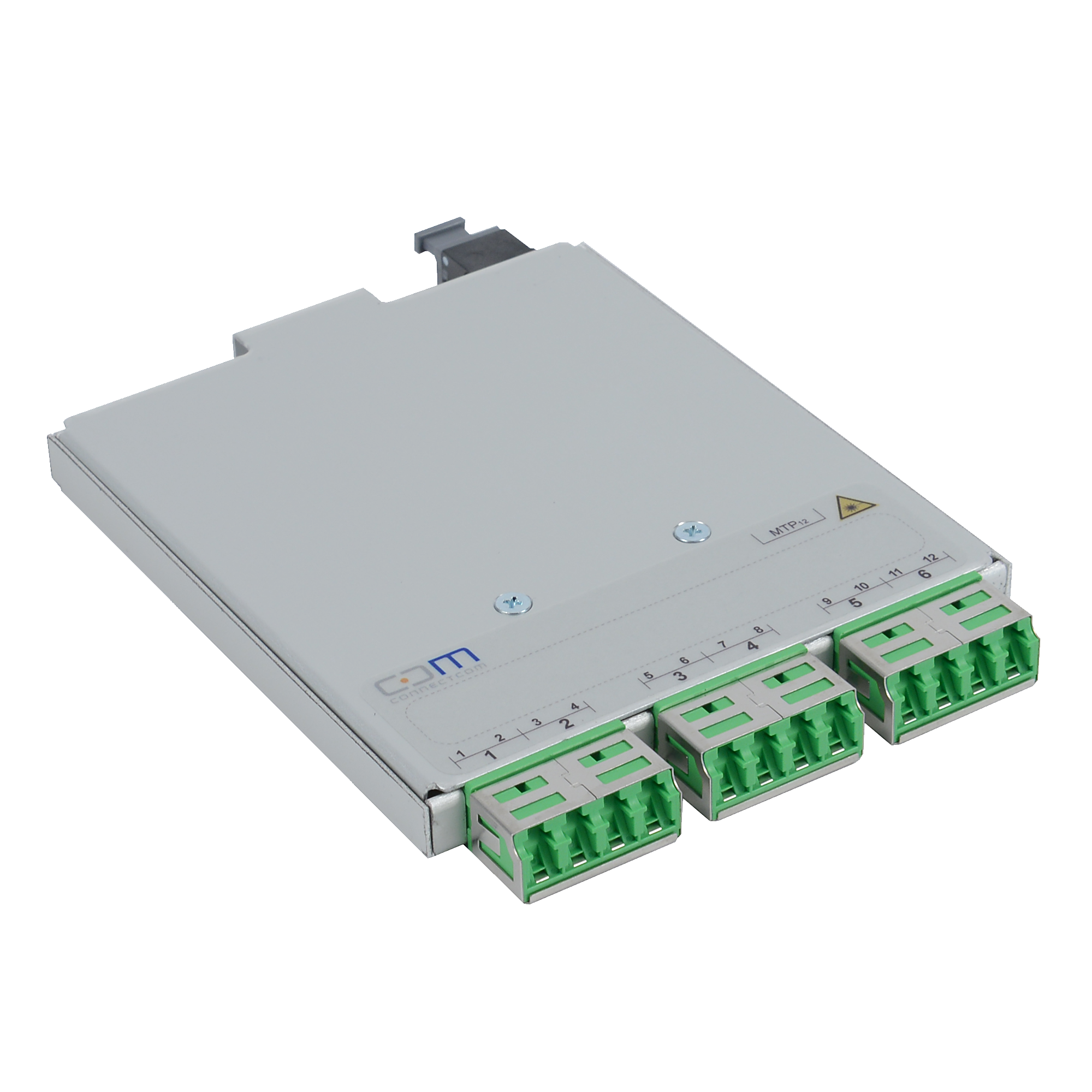

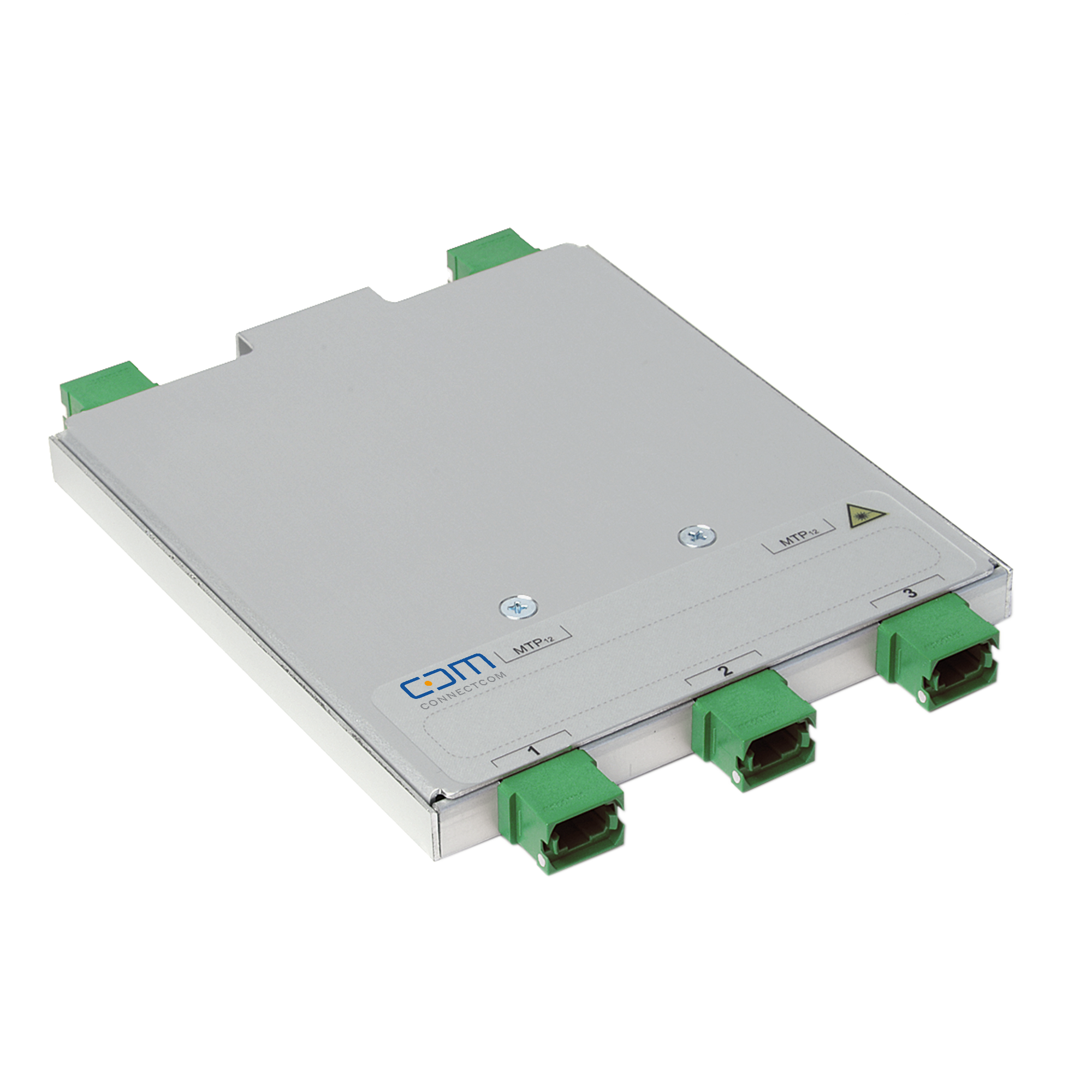

MTP/MPO High Density
- Convient aux câblages de centres de données et de bâtiments
- Capacité d'accueil de 12x modules MTP HD ou 6x modules MTP HD DUE
- Porte-modules MTP HD 19'' 1HE
- Passage de câbles à l'arrière
- Livré avec kit de fixation M6
- 3 tiroirs coulissants
- Gestion simple et claire des cordons de brassage
- Haute densité d'emballage (High Density)
- Max. 72 ports LC (144 Fs)
- Max. 72 ports MTP12 (864 Fs)
- Max. 72 ports MTP24 (1728 Fs)
- Nouvelle génération de connecteurs VSFF (288Fs/1HE)
:max_bytes(225280):cachevalid(2023-08-31T09:50:09.209192):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/ccm-easyconnect-mtp-hd-modultrager-1he-pro-907103-schatten.png "CCM EasyCONNECT MTP HD Porte-module 1HE PRO")
MTP/MPO Modul 3HE/7TE PRO
- Avec clapet anti-poussière intégré
- Compatible avec les centres d'assemblage
- Solution MTP12 & MTP24
- 24 fibres avec quadruple couplage
:max_bytes(225280):cachevalid(2023-08-31T09:50:11.804495):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/mtp_pro_tm12_2xmtp_ma_4xlcq_ma-949713.png "EasyCONNECT MTP Module de transition TM12-4 Alu PRO")

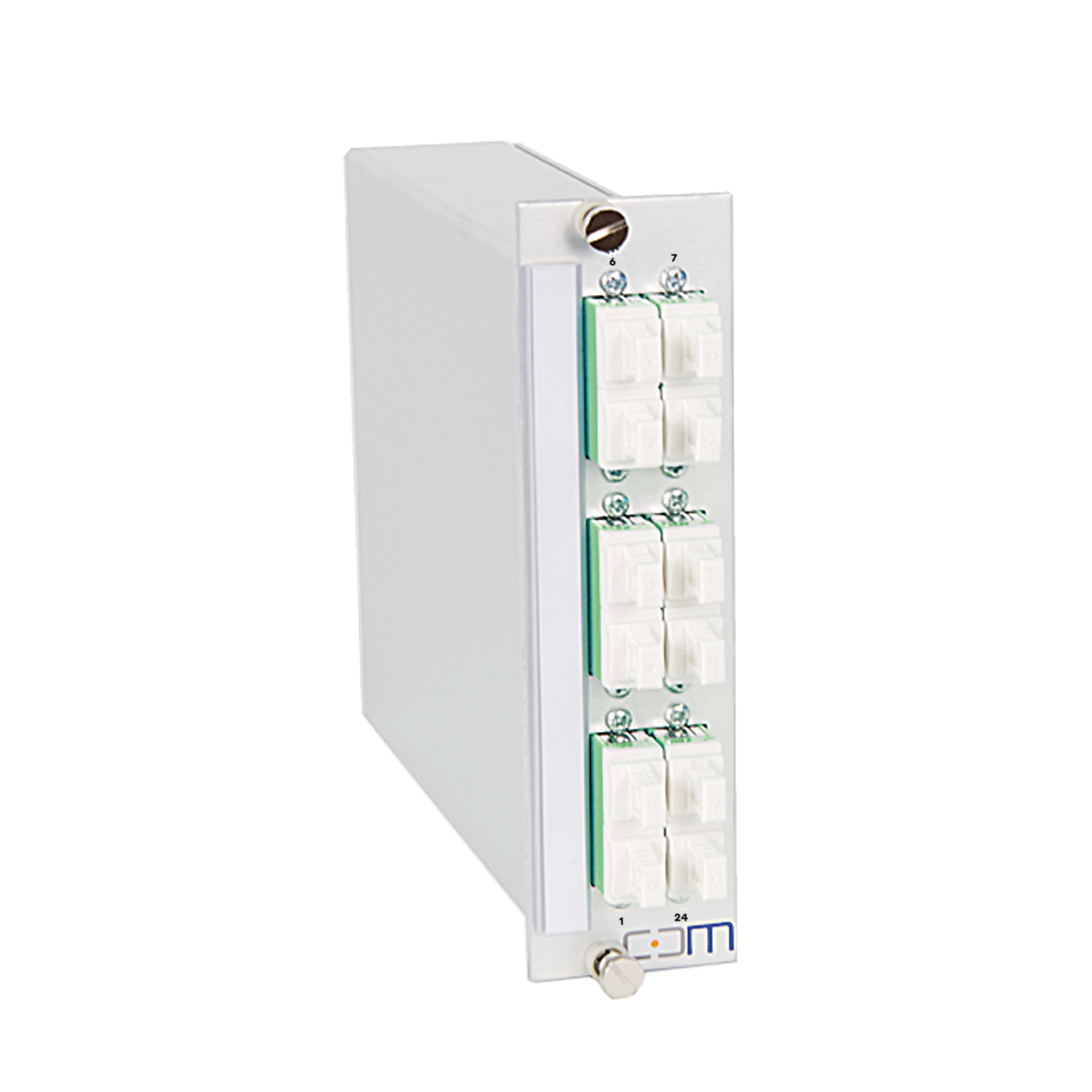

MTP/MPO Modul 3HE/7TE
- Avec cache-poussière amovible
- 24 fibres avec quadruple couplage
- Nouvelle génération de connecteurs VSFF (72Fs/module)
:max_bytes(225280):cachevalid(2023-03-13T15:14:35.972701):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/mtp-mpo-modul-3he-7te.png "EasyCONNECT Module MTP GM24 3HE/7TE Alu")
MiniCore MTP/MPO Trunk
- Système de connecteurs MTP multifibres préconfectionnés
- MTP avec 12 ou 24 fibres
- Ferrule MT à ressort, centrée par des broches de guidage
- Exécution avec broches mâle (m) et sans broches femelle (f)
- Verrouillage push-pull
- Multimode PC (0°) et monomode APC (8°)
- Très haute densité
- Polarité méthode A ou selon les souhaits du client
- Egalement disponible en version hybride, par ex. MTP-LC
:max_bytes(225280):cachevalid(2023-08-31T09:50:11.209425):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/minicore.png "Système de connecteurs multifibres MTP pré-confectionné")

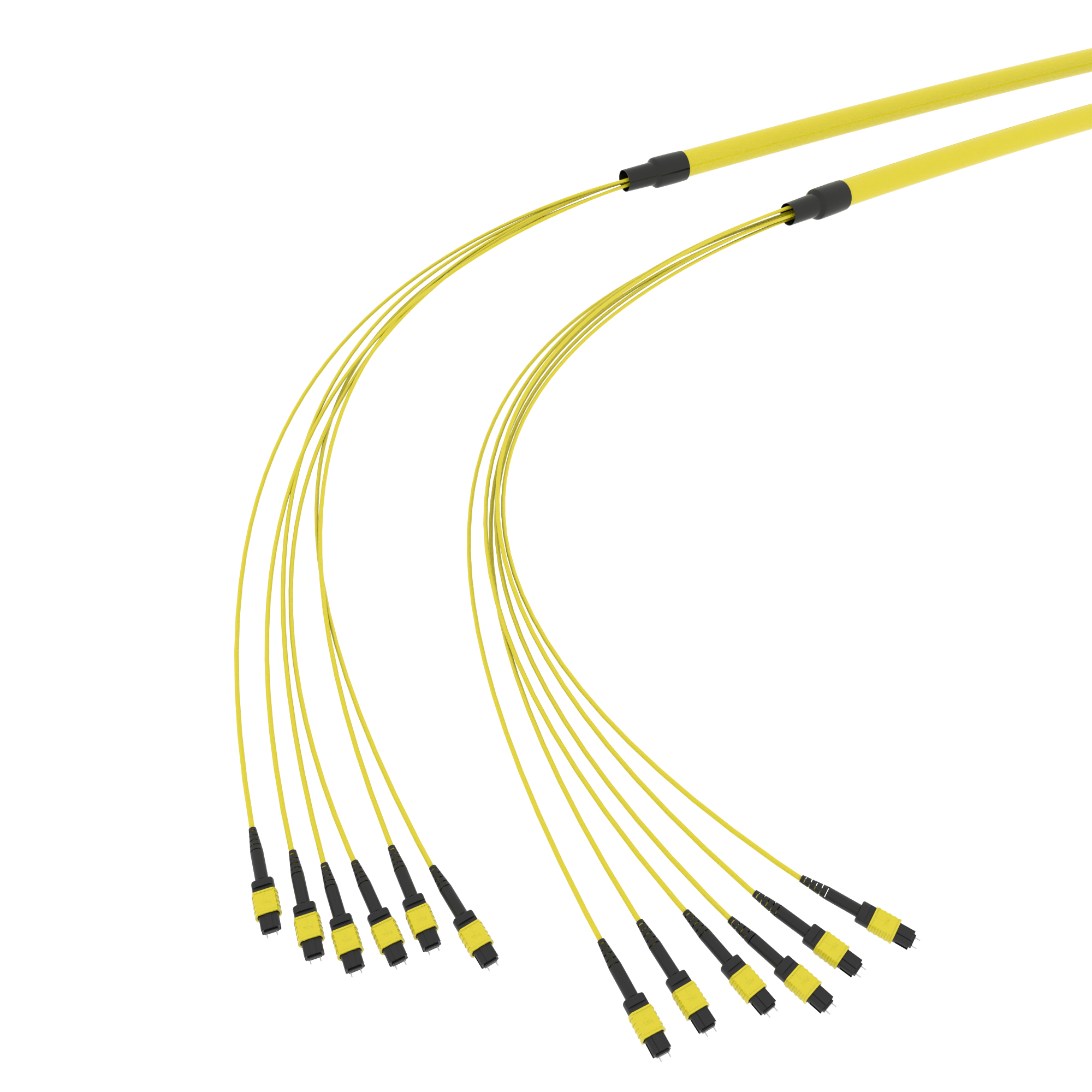

MicroBundle MTP/MPO Trunk
- Système de connecteurs multifibres MTP pré-confectionnés
- Câble répartiteur SpiderLINE MTP jusqu'à 144 fibres
- MTP avec 12 ou 24 fibres
- Ferrule MT à ressort, centrée par des goupilles de guidage
- Exécution avec broches mâle (m) et sans broches femelle (f)
- Verrouillage push-pull
- Multimode PC (0°) et monomode APC (8°)
- Très haute densité
- Polarité méthode A ou selon les besoins du client
- Diamètre du câble : <9mm
:max_bytes(225280):cachevalid(2023-08-31T09:50:10.732370):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/microbundle.png "Câble répartiteur SpiderLINE MTP jusqu'à 144 fibres")
Reinigung MTP
- Important : inspectez avant de vous connecter
- Outils de nettoyage spécifiques au MTP pour un nettoyage sûr des connecteurs multifibres
:max_bytes(225280):cachevalid(2023-08-31T09:50:09.850267):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/r_MTP%20Multifiber-L%C3%B6sung/cleaner-mtp.png "IBC Brand Cleaner pour MTP/MPO")
