Lösungen für Baugruppenträger

Baugruppenträger

Die unterschiedlichen Baugruppenträger eigenen sich zur Aufnahme von 3HE 7TE/8TE Spleiss- oder SpiderLINE Modulen.

Varianten

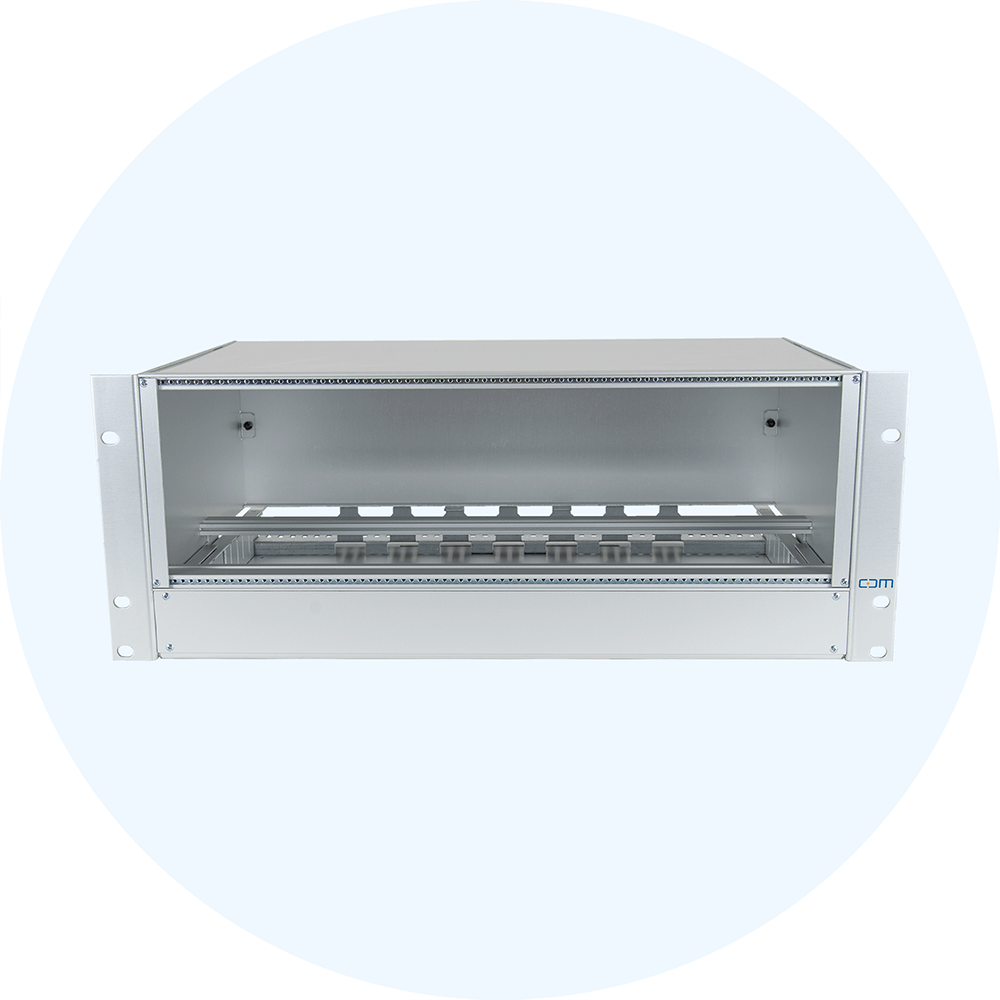

19" Baugruppenträger 3HE/4HE
Beschreibung

Die 3HE und 4HE Baugruppenträger PRO eignen sich zur Aufnahme von bis zu 12 Moduleinheiten. Bestückt werden die Träger mit 7TE oder 8TE Spleiss- oder SpiderLINE Modulen. Kabel- und Rohreinführungen sind hinten und seitlich möglich. Das nach hinten ausziehbare Bündeladerüberlängenfach befindet sich im unteren Bereich.

Eigenschaften

Material Aluminium

Baugruppenträger 10 x 8TE oder 12 x 7TE

Mit Kartenführung 84TE

Kabel und Rohreinführungen hinten

Seiteneinführung 2 xM25 links oder rechts

Geliefert inkl. 19" Befestigungsset M6

BGT für Modul 3HE/7TE im Shop BGT für Modul 4HE/7TE im Shop
19" 1HE BGT für 3HE Module
Beschreibung

Der 1HE Modulträger ist geeignet zur Aufnahme von bis zu 3 Moduleinheiten. Bestückt wird der ausziehbare Träger mit 7TE oder 8TE Spleiss- oder SpiderLINE Modulen, sowie mit MTP Easy Connect oder MultiWAY Modulboxen.

Eigenschaften

Material Aluminium

Modulträger 3x7TE oder 3x8TE

MTP Modulträger 3x7TE

3x Kabeleinführung hinten

Schublade ausziehbar

Geliefert inkl. 19" Befestigungsset M6

1HE BGT im Shop
AP Einschubmodulbox für 3HE 7TE/8TE Module
Beschreibung

Die Box bietet ausreichend Raum für entweder zwei 3HE 7TE/8TE Module oder ein 3HE 14TE Modul und kann flexibel verwendet werden. Sie verfügt über M20-Kabeleinführungen sowohl oben als auch unten und bietet genug Platz für die Ablage zusätzlicher Bündeladern.

Eigenschaften

Material Stahl pulverbeschichtet

Farbe RAL 7035

Befestigung Aufputz (AP)

Max. 5 Kabeleinführungen möglich, 3xM20 unten und 2xM20 oben

AP Einschubmodulbox im Shop
