Lösungen für LWL-Anwendungen
in rauer Umgebung
ODC® Harsh Environment
ODC® und Q-ODC® Steckverbinder
Die ODC® (OutDoor-Connector)- und Q-ODC® (Quick-OutDoor-Connector) Steckverbinder wurden speziell für LWL-Anwendungen in rauer Umgebung entwickelt. Einsatzgebiete können beispielsweise Transportanlagen oder Tunnelbauten sein, in denen extreme Temperaturen, Vibrationen, Schmutz und Luftfeuchtigkeit typische Herausforderungen sind. Immer mehr kommen die Vorteile von ODC® auch in urbanen Gebieten zu tragen. Mit einer Vielfalt von smarten Anwendungsmöglichkeiten kann der Steckverbinder hier vor allem mit der schnellen und sicheren Installation und seiner Wetterbeständigkeit punkten. Robustheit und Zuverlässigkeit sind für Glasfaserschnittstellen von entscheidender Bedeutung. ODC® erfüllt diese Anforderungen. Darüber hinaus zeichnet sich die Steckverbindung durch eine einfache Installation aus.
Die ODC®- und Q-ODC®-Baugruppen lassen sich individuell mit einer grossen Auswahl von Steckverbindern, Kabeln und Aufteilern kombinieren. Sie können auch in unterschiedlichen Gehäusen eingebaut werden, welche für den Innen- oder Aussenbereich in Form als Spleisspatch oder SpiderLINE Anwendung zum Einsatz kommen. Darüber hinaus bietet sich die Möglichkeit, die Baugruppen direkt in die Steuer-Gehäuse oder Verteilungen von Maschinen zu verbauen.
Für temporäre Installationen wie Veranstaltungen oder Provisorien, bietet sich die Möglichkeit einer Kabelaufrollvorrichtung mit ODC®-Steckverbindern. Dies ermöglicht eine schnelle und zuverlässige LWL-Installation. Auf Anfrage kann eine Kabelaufrollvorrichtungs-Lösung mit dem entsprechenden Zubehör für eine bestimmte Zeit oder wochenweise gemietet werden.

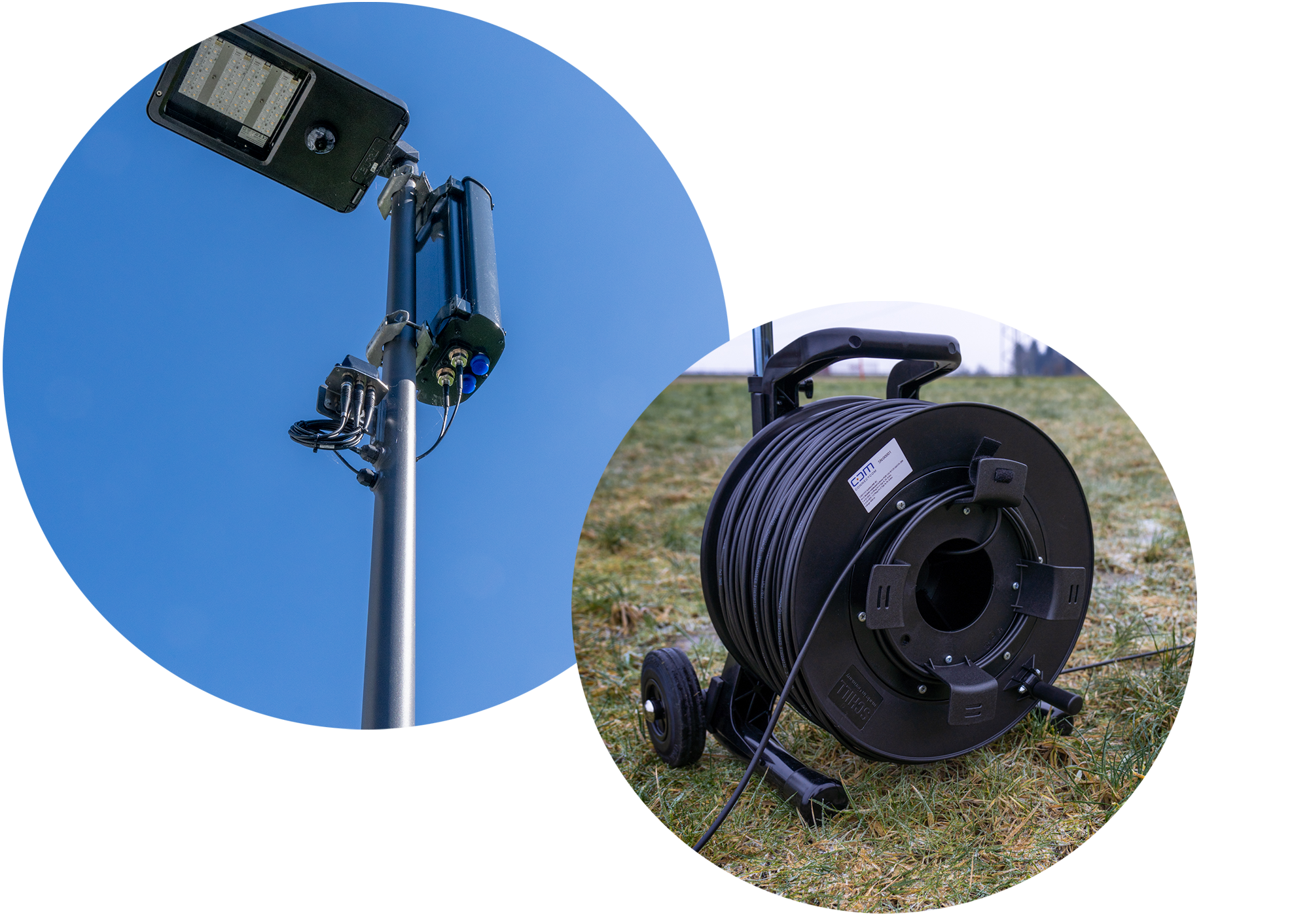

:max_bytes(225280):cachevalid(2023-03-13T15:14:32.901381):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/a_Vorkonfektionierte%20Kabel/odc_stimmung_rund.png "LWL Kabelaufrollvorrichtung mobile Glasfaserinfrastruktur und 5G Antenne")
Vorteile und Features
:strip_icc():strip_exif()/cms/ccm/content/odc/odc-round-features.png "ODC Steckerverbindung")
-
Sichere und schnelle Installation und Handhabung
- Einfache Installation verringert Installationsrisiken
- Sichere Handhabung durch markterprobten Push-pull-Koppelmechanismus
- Leicht zu montieren, auch unter schwierigen Bedingungen
-
Schutz vor Umgebungseinflüssen
- Garantiert höchste Performance, auch bei grossen Temperatur- schwankungen und Verschmutzungen
- Hält dauerhaft widrigsten Witterungsverhältnissen stand
- Die extreme Robustheit bewältigt mechanische Beanspruchungen in Form von Vibrationen
-
Kundenspezifisch und individuell konfigurierbar
- Massgeschneiderte Lösungen für unterschiedliche Anwendungen im Innen- und Aussenbereich
- Zuverlässige Komponenten wie Steckverbinder, Kabel und Gehäuse lassen sich miteinander kombinieren
Die ODC®-Steckverbinder erfüllen höchste Anforderungen:
Technische Daten
Technische Daten zu den Q-ODC® und ODC® Steckertypen:
|
Q-ODC-2 |
Q-ODC-12/24 |
ODC-2 |
ODC-4 |
|---|---|---|---|---|
|
Verriegelungsmechanismus |
einrastbar (werkzeuglos) |
einrastbar (werkzeuglos) |
schraubbar |
schraubbar |
|
Technologie |
Vollkeramik-Ferrule 1.25mm |
MT-Ferrule Polyphenylensulfid (PPS) |
Vollkeramik-Ferrule 1.25mm |
Vollkeramik-Ferrule 1.25mm |
|
Fasertyp |
Singlemode/Multimode |
Singlemode/Multimode |
Singlemode/Multimode |
Singlemode/Multimode |
|
IP Schutzklasse |
IP 67 |
IP 68 |
IP 68 |
IP 68 |
|
Betriebstemperatur |
-40 bis 85°C |
-40 bis 85°C |
-40 bis 85°C |
-40 bis 85°C |
|
Mechanische Festigkeit |
450 N Stecker / ≤30 N Buchse |
500 N Stecker / ≤30 N Buchse |
800 N Stecker / ≤30 N Buchse |
800 N Stecker / ≤30 N Buchse |
|
Anzahl Steckzyklen |
200 |
100 |
1000 |
1000 |
|
Salznebel |
30 Tage |
30 Tage |
30 Tage |
30 Tage |
|
Vibration |
10 bis 500 Hz/10g |
10 bis 500 Hz/10g |
10 bis 500 Hz/10g |
10 bis 500 Hz/10g |
|
Schock |
50g |
50g |
100g |
100g |
Lösungen
-
Q-ODC® Steckverbinder
Der Q-ODC® ist schnell und ohne Werkzeug steckbar. Es gibt den Stecker mit 2 oder 12/24 Fasern.
- Anzahl Fasern: 2, 12/24
- LWL-Anwendung: Singlemode, Multimode
- Ferrule: Vollkeramik, 1.25 mm bei Q-ODC 2, MT Ferrule Polyphenylensulfid (PPS) bei Q-ODC 12/24
- Verbindung: werkzeuglos einrastbar
- Schutz gegen Umwelteinflüsse: Wasser, Sonne, Kälte, Schmutz, Vibration
- Schutzklasse: IP67 bei Q-ODC 2, IP 68 bei Q-ODC 12/24
- EMV-geschützt: Ja
- Normen: IEC 61753-1
- Inkl. Staubschutzkappen

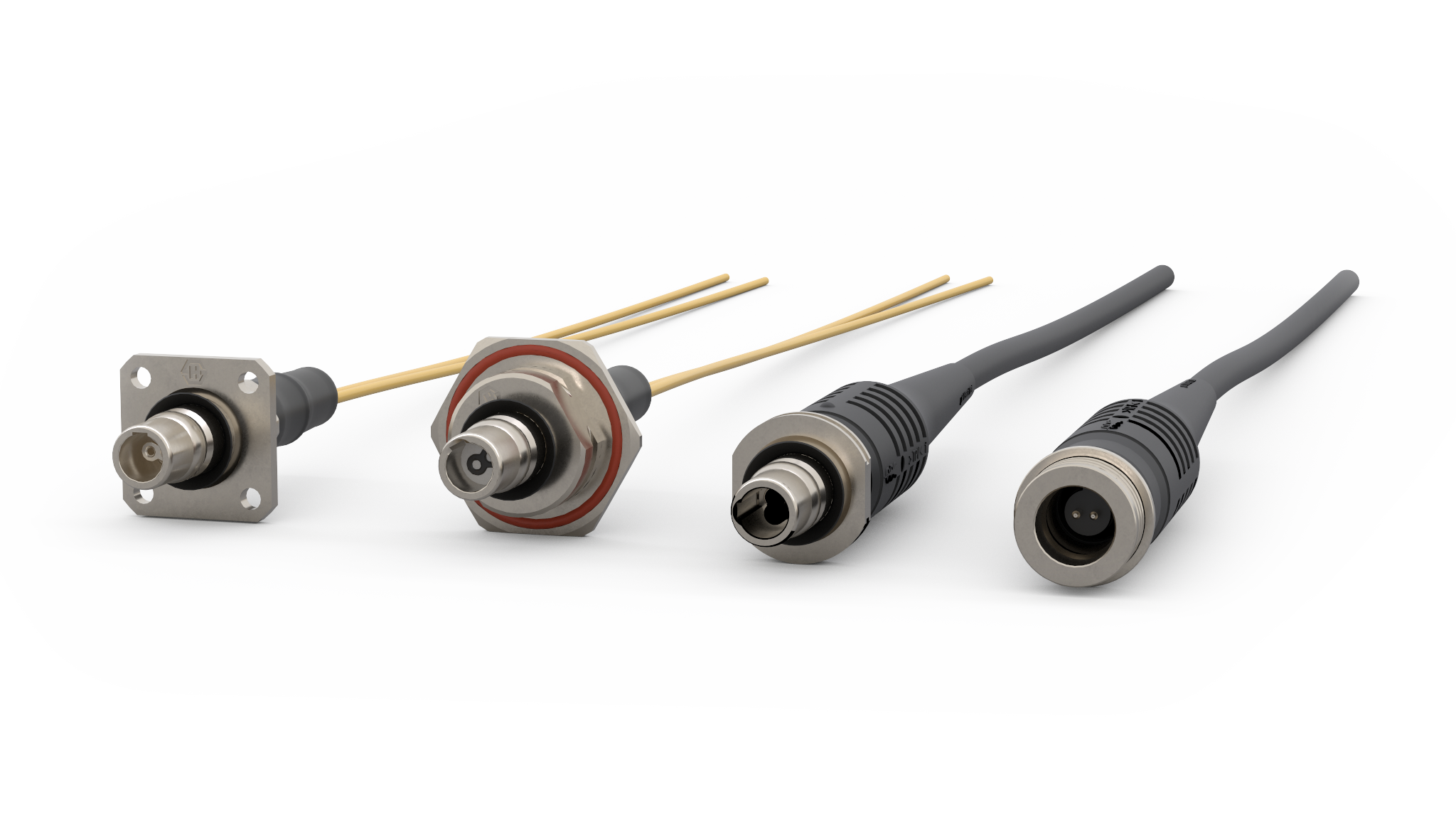

:max_bytes(225280):cachevalid(2023-03-13T15:14:32.915382):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/a_Vorkonfektionierte%20Kabel/q-odc-2-ubersicht-web.png "Q-ODC Steckverbinder")
-
ODC® Steckverbinder
Der schraubbare ODC®-Steckverbinder erfüllt die Schutzklasse IP 68 und ist mit 2 oder 4 Fasern erhältlich.
- Anzahl Fasern: 2
- LWL-Anwendung: Singlemode, Multimode
- Ferrule: Vollkeramik, 1.25 mm
- Verbindung: Schraubbar
- Schutz gegen Umwelteinflüsse: Wasser, Sonne, Kälte, Schmutz, Vibration
- Schutzklasse: IP68
- EMV geschützt: Ja
- Normen: IEC 61753-1
- Inkl. Staubschutzkappen

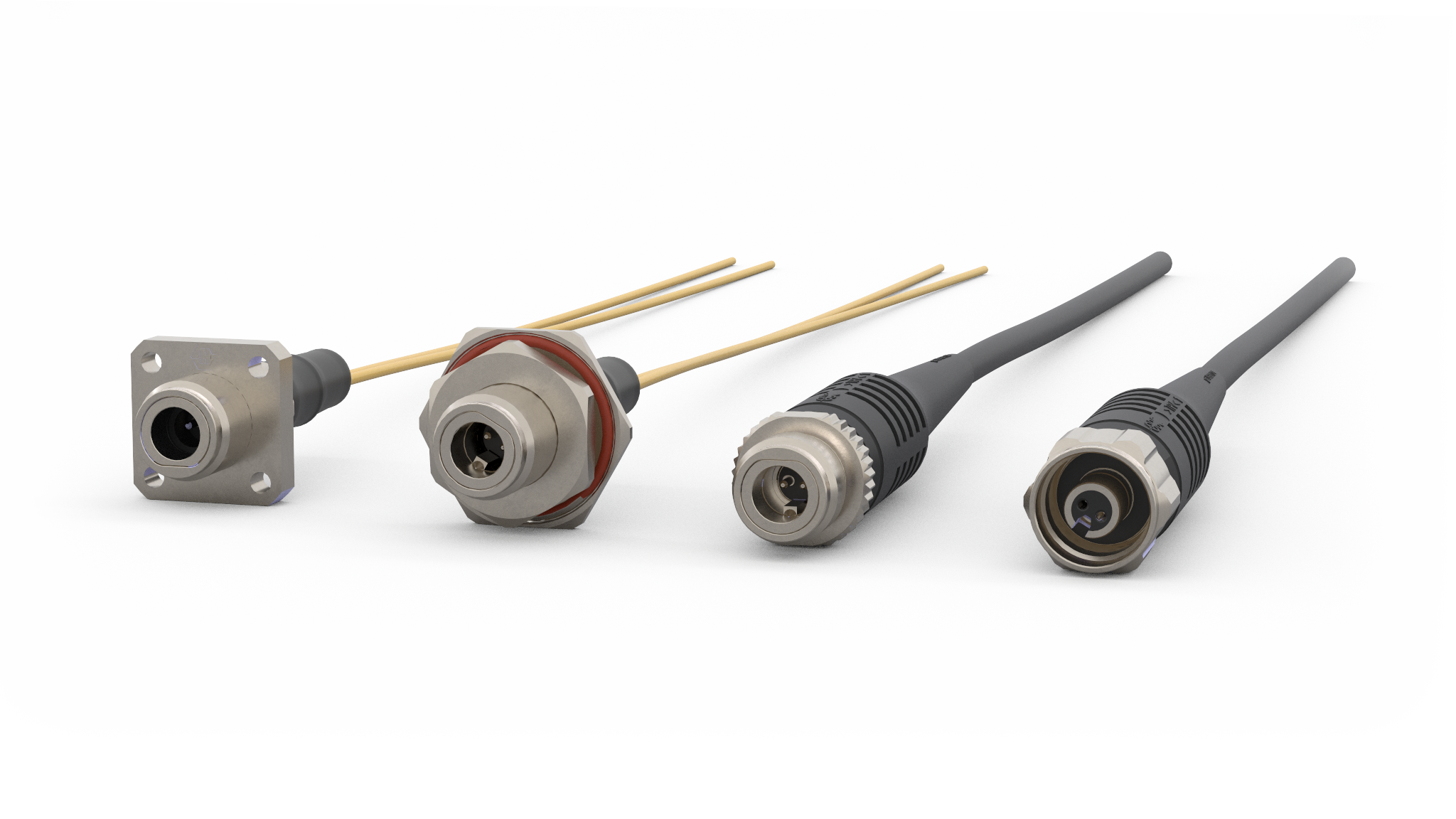

:max_bytes(225280):cachevalid(2023-03-13T15:14:32.931384):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/a_Vorkonfektionierte%20Kabel/odc-2-ubersicht-web.png "Q-ODC Steckverbinder")
-
Kabel
Abhängig von Ihren Anforderungen, setzen wir das für Sie passendste Kabel ein.
Je nach Anwendung empfehlen wir folgende Kabel:
- Simplexkabel
- Riserkabel
- Mobiles Feldkabel
- Glasarmiertes Riserkabel
- Glasarmiertes Bündeladerkabel
- Gelfreies Bündeladerkabel
- Gelfreies, glasarmiertes Bündeladerkabel

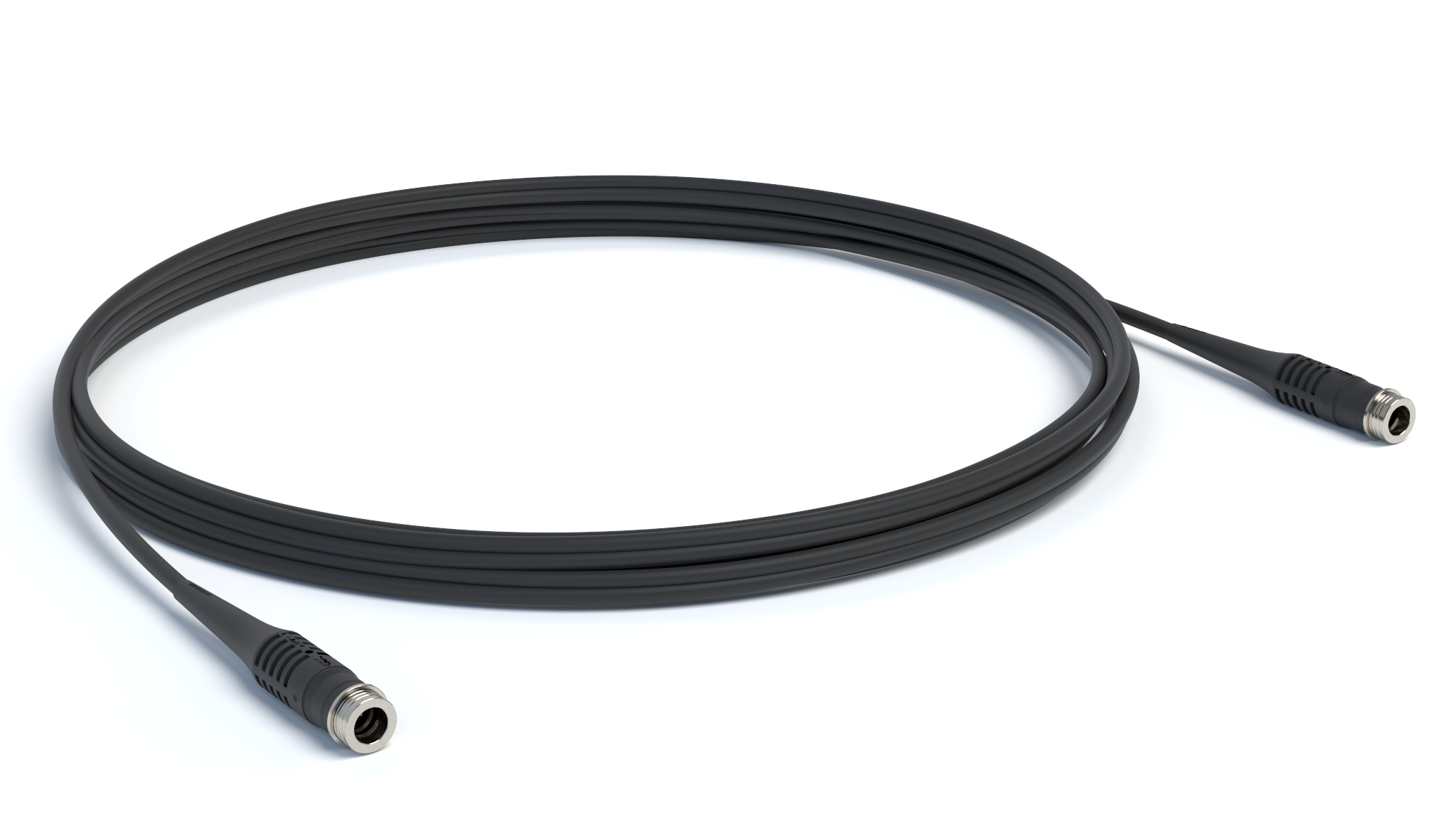

:max_bytes(225280):cachevalid(2023-03-13T15:14:32.938385):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/a_Vorkonfektionierte%20Kabel/q-odc-2-12-plug-plug-web.png "Q-ODC Patchkabel")
-
Gehäuse
Die ODC- und Q-ODC-Steckverbinder können in unterschiedliche Gehäuse eingebaut werden, welche im Innen- oder Aussenbereich als Spleisspatch oder SpiderLINE-Anwendung zum Einsatz kommen. Darüber hinaus bietet sich die Möglichkeit, die Baugruppen direkt in die Steuergehäuse oder Verteilungen von Maschinen zu verbauen.
Wir empfehlen, je nach Anwendung, folgende Gehäuse:
- 1 HE 19" Panel
- FO-Endbox EVI
- Spleiss-/Patchgehäuse BELUGA
- Spleiss-/Patchgehäuse Harsh
- Verteilergehäuse Harsh

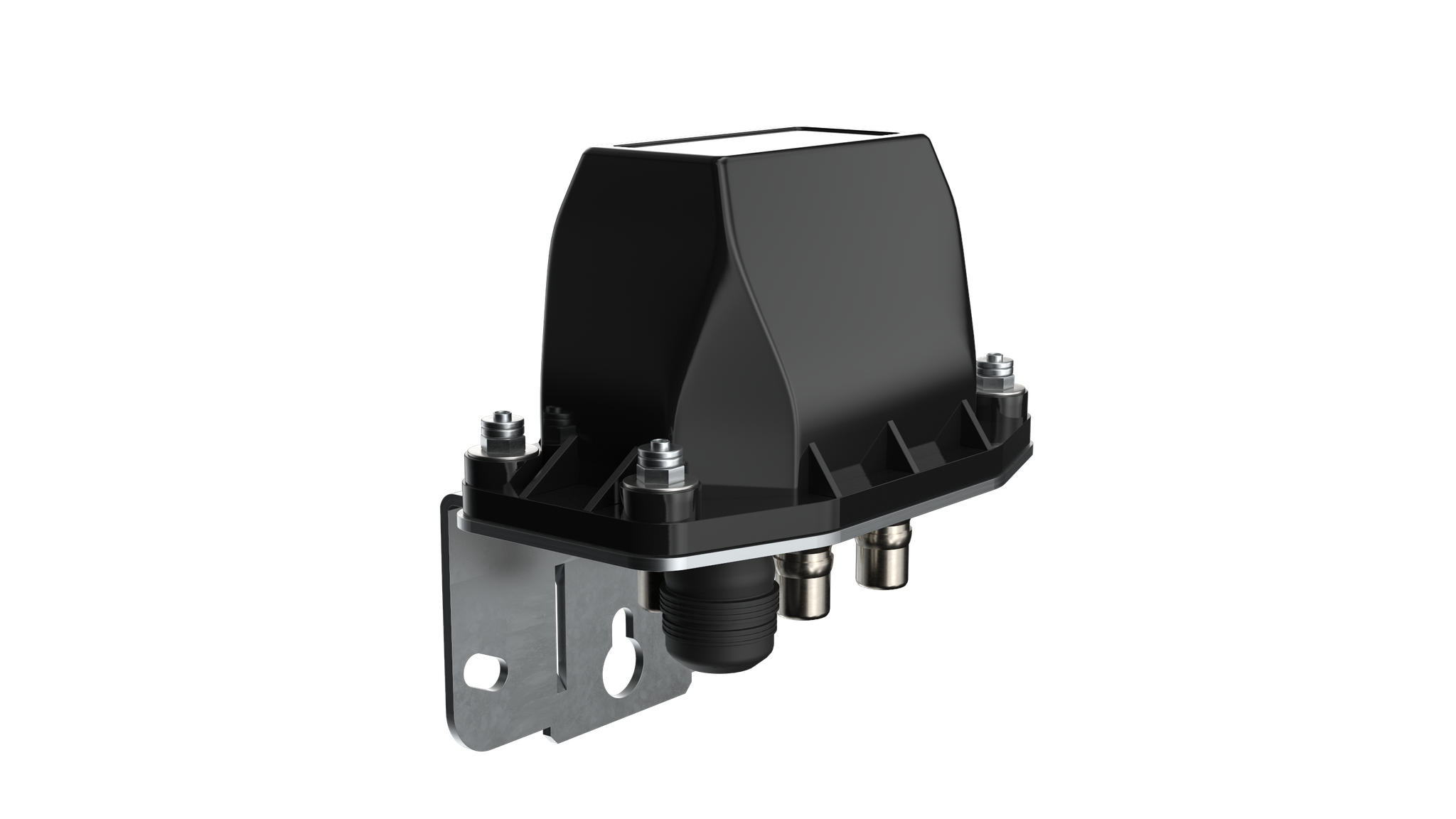

:max_bytes(225280):cachevalid(2023-03-13T15:14:32.946385):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/a_Vorkonfektionierte%20Kabel/mlum-box-q-odc-12-plug-web.png "Q-ODC Verteilergehaeuse Harsh")
-
Mobile Anwendung
Für temporäre Installationen wie Veranstaltungen oder Provisorien bietet sich die Möglichkeit einer Kabelaufrollvorrichtung mit ODCSteckverbindern. Dies ermöglicht eine schnelle und zuverlässige LWLInstallation. Auf Anfrage kann eine Lösung mit Kabelaufrollvorrichtung und entsprechendem Zubehör für eine bestimmte Zeit oder tageweise gemietet werden.
- Bereich: Indoor oder Outdoor
- Bestückung: individuell auf Anfrage
- Kabellänge: individuell auf Anfrage
- Abmessungen: auf Anfrage
- Eindringschutz: IP67/IP68

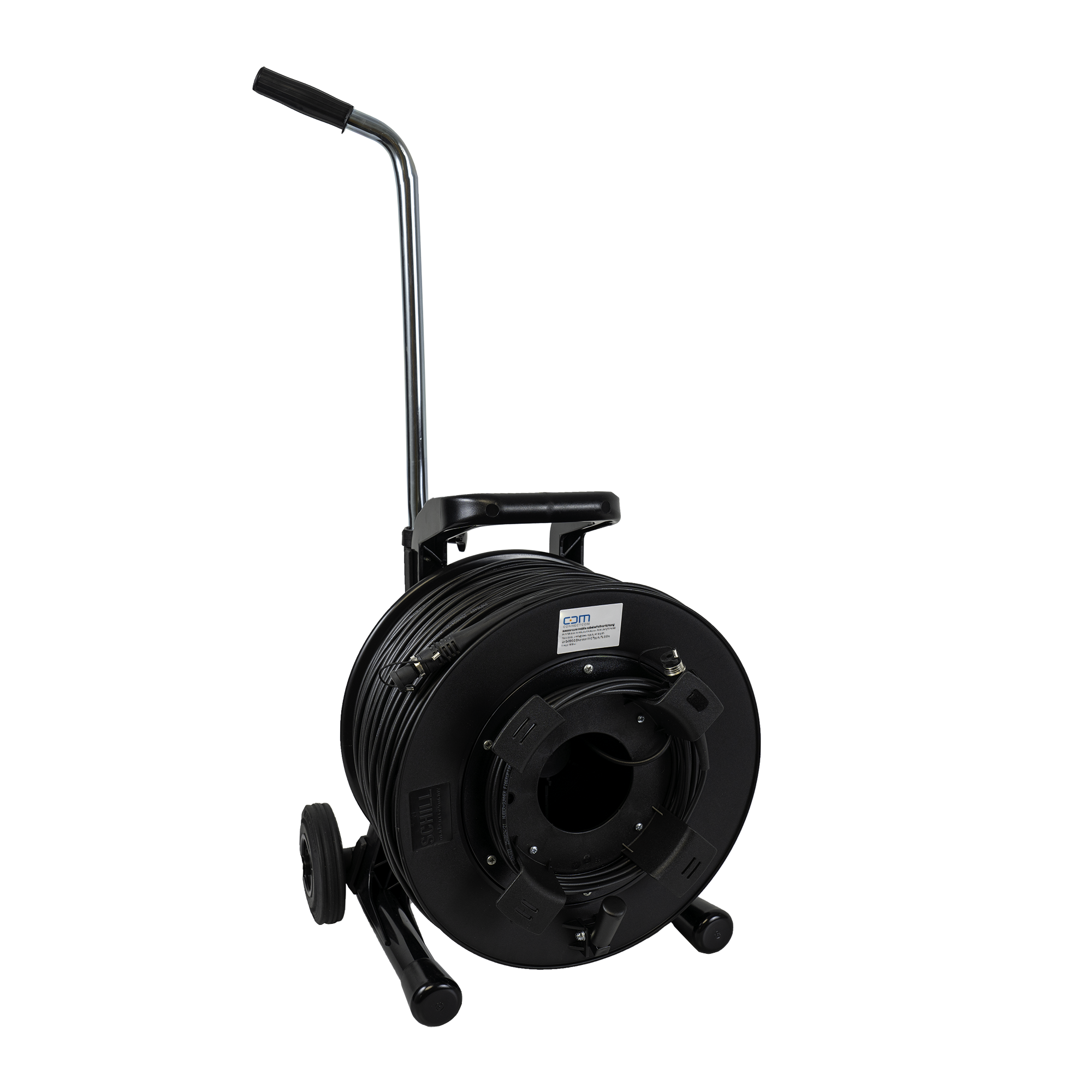

:max_bytes(225280):cachevalid(2023-03-13T15:14:32.962387):strip_icc():strip_exif()/cms/03_Teilm%C3%A4rkte/a_Vorkonfektionierte%20Kabel/909430_mobile-kabelaufrollvorrichtung_stahlblech.png "LWL Kabelaufrollvorrichtung mobile Glasfaserinfrastruktur")
