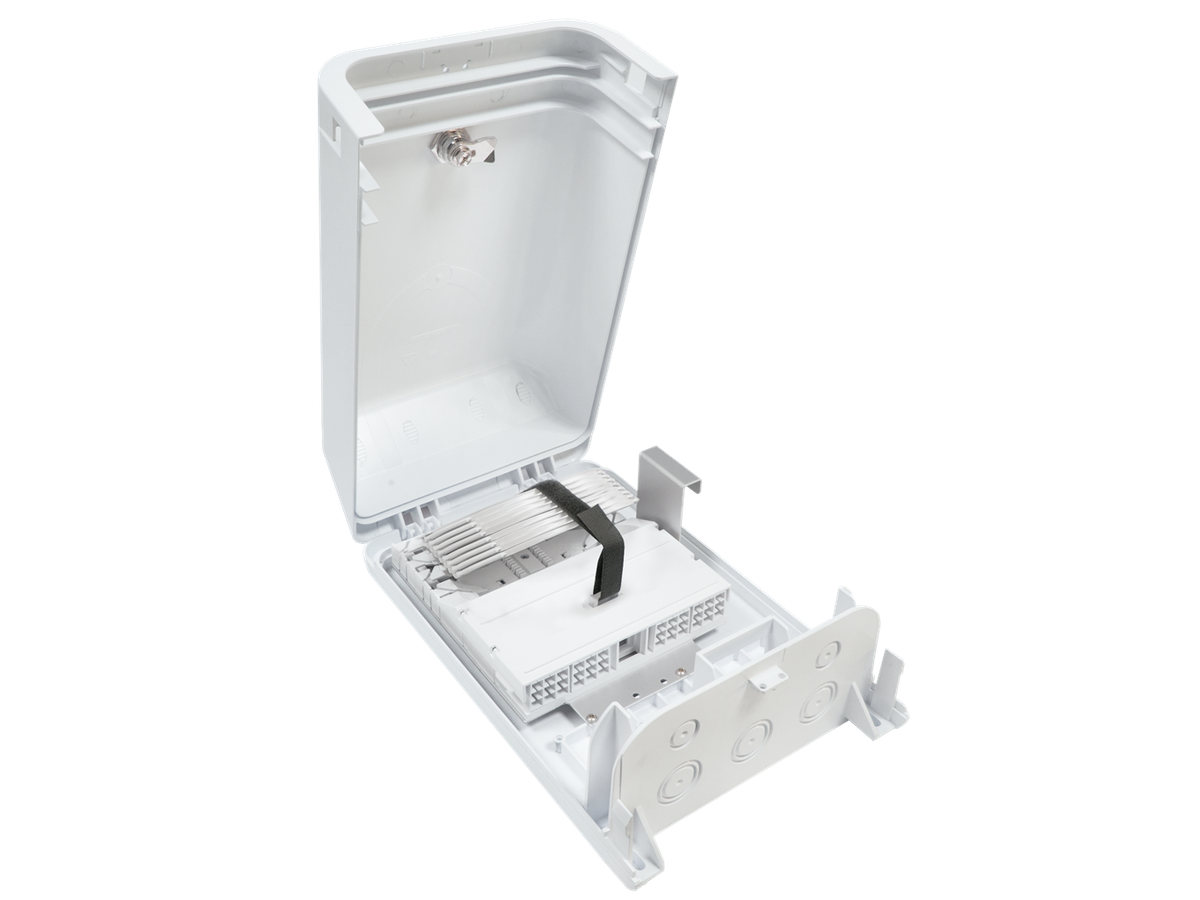

CCM Spleisspatchgehäuse BELUGA S

Bitte melden Sie ich an, um den Warenkorb nutzen und anschliessend Bestellungen abschliessen zu können.

Art-Nr.	904760

Beschreibung

CCM Spleisspatchgehäuse BELUGA S
inkl. 8 Spleisskassette Crimp 4mm CARO
max. 96 Spleissungen (8x 12 Crimp)
optional mit Mixergehäuse S:
max. 168 Spleissungen (14x 12 Crimp)
max. 1 Patchmodule 6xSC, E2000, LC/D
Kunststoffgehäuse IP54, mit Vierkant-Schloss
348x215x120mm (HxBxT)
Lieferumfang: spleissfertig vorbestückt

Spezifikationen

Merkmale

Anwendung	Innenbereich
Höhe	348 mm
Breite	215 mm
Tiefe	115 mm
Befestigung	Aufputz (AP)
Bezeichnungsstreifen	12.55x47.2mm
Eindringschutz	IP54
Einführungstyp	2x M20, 3xM25/M32
Farbe	RAL9016, Verkehrsweiss
Material	Kunststoff
Schlagfestigkeit	IK08
Schlosstyp	Vierkant 8mm
Spleisskamm	12-fach
Spleisskassette	Radius 35mm
Spleissschutz	Crimp

Downloads

Technisches Datenblatt

Installationsanleitung (1.8 MB)

Download

Visio Shapes (1.2 MB)

Download
